| Luogo di origine: | La Cina |
|---|---|
| Marca: | TX TELSIG |
| Certificazione: | SGS, ISO9001 |
| Numero di modello: | YP552228 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Negotiation |
| Termini di pagamento: | L/C, T/T, Paypal, ecc. |
| Gamma di frequenza: | 4.9~5.9GHz | Operazione: | 3.3V~5.5V |
|---|---|---|---|
| Corrente tranquilla: | 240mA | Guadagni (tipo): | 22dB |
| Evidenziare: | amplificatore di radiofrequenza,amplificatore di potenza mmic |
||

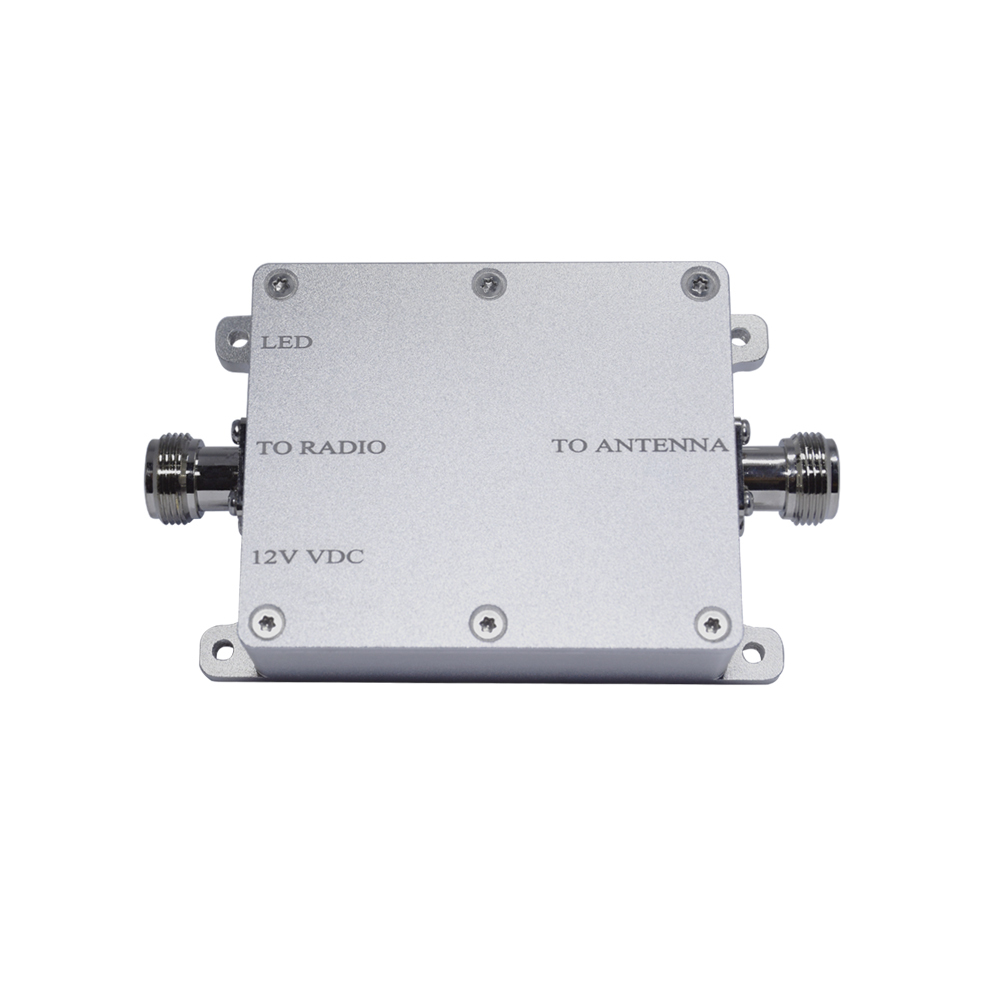

Amplificatore di TXtelsig YP552228 Wifi rf
Il YP552228 è 4.9-5.9GHz un'alta efficienza in due tappe, alto amplificatore di potenza di linearità basato sulla tecnologia di InGaP/GaAs HBT. L'amplificatore fornisce un guadagno tipico del dB 22 e un potere di P1dB di dBm 30,5, stato diagonale tipico è 5.5V a 240 mA. L'input e l'uscita internamente sono abbinati a 50Ω e richiedono un minimo delle componenti di corrispondenza esterne di coprire l'intero 4.9GHz a 5.9GHz. Il YP552228 è montato 16 in un perno, 4mm×4mm, pacchetto di QFN.
Caratteristiche:
■gamma di frequenza 4.9~5.9GHz
■Operazione 3.3V~5.5V
■3,0% EVM@24dBm per 802.11a 54Mbps, 5.5V
■3,0% EVM@22.5dBm per 802.11a 54Mbps, 5V
■2,5% EVM@18dBm per 802.11a 54Mbps, 3.3V
■corrente tranquilla 240mA
■22dB guadagno (tipo)
■>20dB ha introdotto Loss@5.8GHz di ritorno
■Rivelatore di potere del Su chip
Applicazioni
■IEEE 802.11a/n WLAN
■IEEE 802,16 WiMax
■5.8GHz RFID
■Divisione di spettro e sistemi di MMDS
| Pin Description | ||
| Pin No. | Simbolo | Descrizione |
| 1, 4, 8, 9, 12 | NC/GND | Nessun collegamento o collegamento di terra |
| 2, 3 | RF DENTRO | Input di rf |
| 5 | VCTR | Tensione inserita/disinserita di controllo di potere |
| 6 | VBIAS | Tensione di polarizzazione |
| 7 | VCCB | Tensione di rifornimento per polarizzazione |
| 10, 11 | RF FUORI | Uscita di rf |
| 13 / 14 | VCC2/VCC1 | Tensione di rifornimento per seconda/prima fase |
| 15 | DET | Fornisce una tensione in uscita proporzionale al livello di rf |
| 16 | VCCD | Tensione di rifornimento per il rivelatore di potere |
| Base del pacchetto | Terra | Collegamento di terra |
| Valutazioni massime assolute | ||
| Parametro | Valutazione | Unità |
| Potere introdotto di rf | 15 | dBm |
| Tensione di rifornimento | -0,5 - +7,0 | V |
| Tensione di polarizzazione | -0,5 - +4,0 | V |
| Corrente del rifornimento di CC | 1000 | mA |
| Funzionamento ambientale | °C | |
| Temperatura | -40 - +85 | |
| Temperatura di stoccaggio | -40 - +150 | °C |
