| Luogo di origine: | La Cina |
|---|---|
| Marca: | TX TELSIG |
| Certificazione: | SGS, ISO9001 |
| Numero di modello: | TX-CD50W |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Caso o scatola durevole |
| Tempi di consegna: | 5-8 giorni |
| Termini di pagamento: | L/C, T/T, Paypal, ecc. |
| Capacità di alimentazione: | mese 1000per |
| Gamma di frequenza: | 100-1300 MHz | Operazione: | 12V~28V |
|---|---|---|---|
| Produzione: | -5~5dBm | Attuale: | >220 mA |
| Connettore RF: | SMA | Materia: | Alluminio |
| Temperatura: | -40℃+80℃ | ||
| Evidenziare: | amplificatore di potenza di rf,amplificatore di potenza mmic |
||

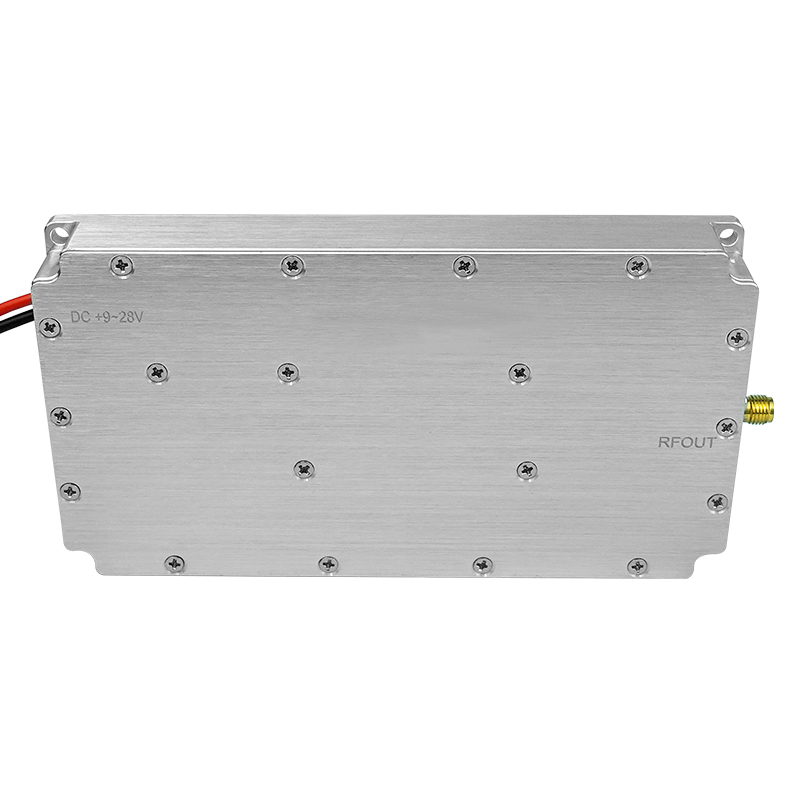

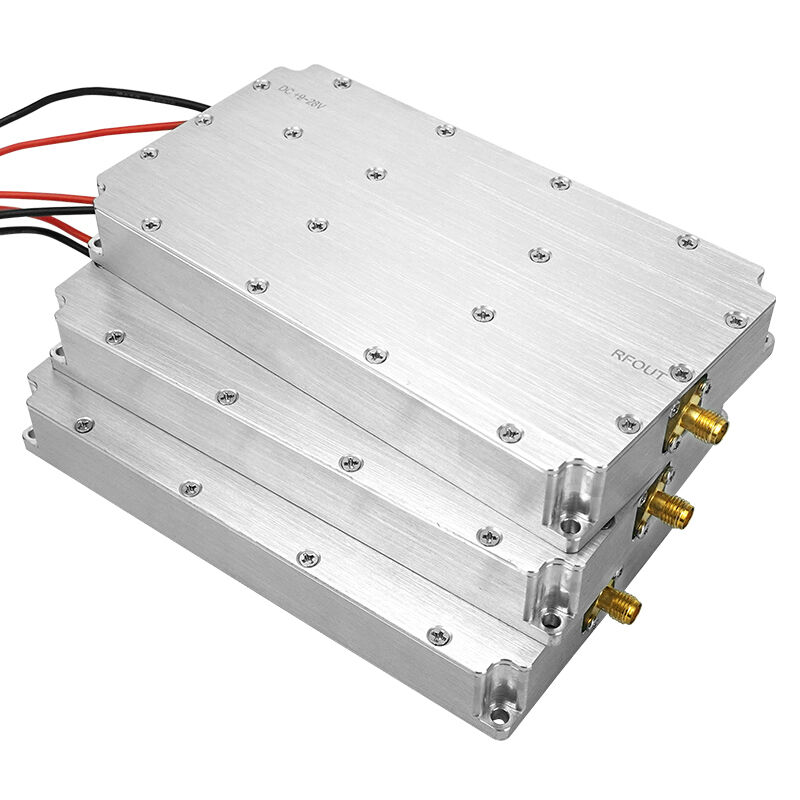

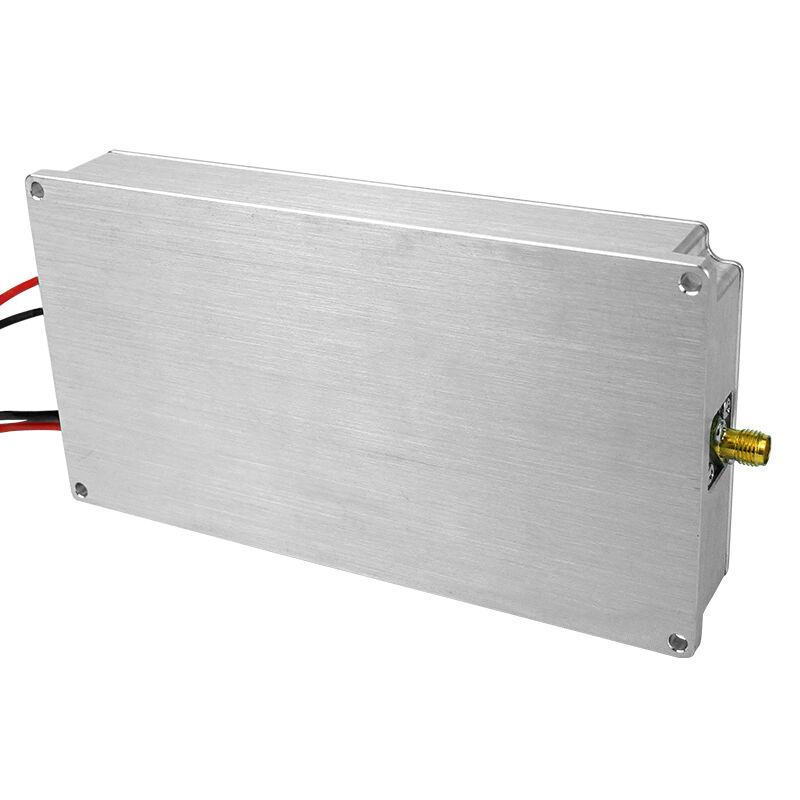

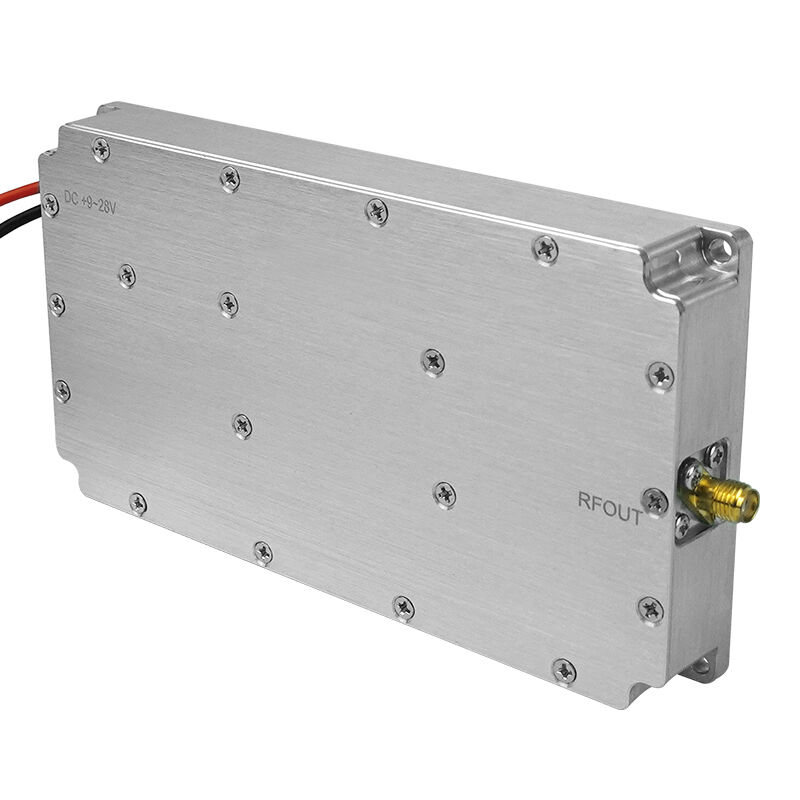

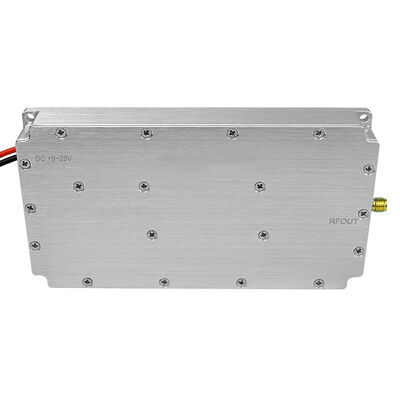

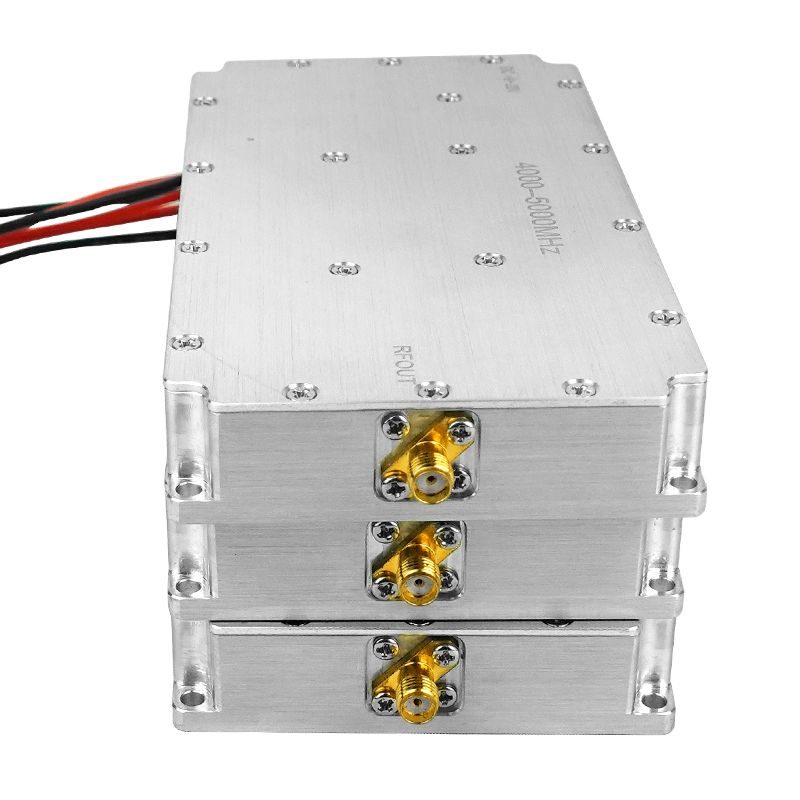

Modulo sorgente di segnale a inversione di modulazione digitale a banda larga 100-1300 MHz
Il modulo sorgente di segnale di contromisura a modulazione digitale è un modulo di contromisura che include una sorgente di contromisura a modulazione digitale. Può essere utilizzato aggiungendo un modulo amplificatore di potenza e collegando un'antenna trasmittente. Il modulo utilizza un chip logico FPGA per il controllo principale, combinato con l'eccellente stabilità di frequenza di un VCO a frequenza bloccata per creare un modulo di segnale di modulazione digitale di contromisura per droni. Il segnale in banda base di modulazione digitale viene generato internamente dall'FPGA, caricato su un'onda portante con la frequenza di oscillazione del VCO e trasmesso attraverso l'antenna nel processo di contromisura. Il modulo utilizza un'interfaccia RF SMA da 50Ω in uscita, che può essere facilmente collegata a moduli amplificatori di potenza con interfaccia SMA.
Caratteristiche
Frequenza supportata: 100-1300MHz
Fattore di forma ridotto, facile integrazione per l'utente
Design di grado industriale, utilizzando chip di grado industriale, adatto per applicazioni industriali
Applicazioni
■ Parametri delle apparecchiature di calibrazione
■ I generatori di segnale a banda larga possono simulare segnali di comunicazione a banda intera da Sub-6GHz a onde millimetriche.
■ Test delle apparecchiature di interferenza elettronica
■ Debug di radio software-defined (SDR)
| Nome | Parametro | Osservazione |
| Tensione | 12~28V | |
| Uscita | -5~5dBm | |
| Frequenza | 100~1300MHz | Personalizzato |
| Corrente | >220mA | |
| Connettore RF | SMA | Uscita RF |
| Impedenza dell'interfaccia RF | 50 Ω | |
| Dimensioni | 141*75*21mm | |
| Temperatura di esercizio | -40℃+80℃ | Grado industriale |
| Funzioni estese |
Precauzioni
Gamma di frequenza utilizzata
La banda di frequenza personalizzata corrisponde al segnale wireless specifico del drone. L'utilizzo della frequenza al di fuori dell'intervallo non avrà alcun effetto.
Distanza di interferenza e configurazione della potenza di uscita
La distanza di interferenza è correlata alla potenza di uscita dell'amplificatore di potenza e all'antenna trasmittente. L'antenna e la potenza di uscita devono essere abbinate; in caso contrario, la distanza di interferenza sarà influenzata. Funziona al meglio in un ambiente senza ostacoli.
