Modulo amplificatore di potenza PA bidirezionale RF ad alta potenza 100W 6GHz 18GHz 8GHz, modulo amplificatore di potenza elettronico wireless per jamming
Shenzhen Texin Electronics Co., Ltd. è un'azienda dedicata alla sicurezza economica a bassa quota, in possesso di una propria fabbrica e di un team di ricerca. I suoi prodotti principali includono antenne, moduli RF e apparecchiature di contrasto per droni. Questo amplificatore di potenza a banda larga 6-18GHz è una soluzione personalizzata per soddisfare le esigenze del mercato. Le sue caratteristiche principali sono l'uscita ad alta efficienza di 100W e l'ampia copertura di banda 6GHz-18GHz.
Introduzione al prodotto:
Il modulo amplificatore di potenza ad alta potenza 100W 6GHz-18GHz è un amplificatore di potenza a banda larga, l'amplificatore è una parte importante del sistema anti-drone jamming. Deve funzionare a una tensione di 28V, abbinando l'ingresso di 0dBm. Il modulo amplificatore di potenza PA ad alta potenza 100W 6-18ghz. Può affrontare efficacemente la maggior parte dei modelli di droni sul mercato, è facile da usare, ha un dispositivo di dissipazione del calore sul fondo e supporta l'installazione e l'uso di apparecchiature di contrasto ad alta potenza.
| Numero d'ordine |
Progetto |
Specifiche |
|
|
Potenza |
100W |
|
|
Modello |
XSUN-618G100-SSPA |
|
|
Frequenza di servizio |
6GHz~18GHz |
|
|
Potenza di uscita (onda continua) |
50dBm min. |
|
|
Guadagno di potenza |
50dB min. |
|
|
Linearità del guadagno di potenza |
+2dB max (intervallo di potenza di uscita: 50~52dBm) |
|
|
Rapporto onde stazionarie in ingresso |
1.5 max |
|
|
Segnale in ingresso |
0dBm tip.; 5dBm max. |
|
|
Soppressione delle spurie |
60dBc min. |
| Alimentazione e consumo energetico |
|
|
Ingresso di alimentazione |
28 VDC |
|
|
Efficienza aggiuntiva |
15% tip. |
| Giunzione |
|
|
Porta di ingresso a radiofrequenza |
Connettore SMA (F) |
|
|
Porta di uscita a radiofrequenza |
Connessione N (F) |
|
|
Alimentazione e interfaccia di monitoraggio |
Piastra di inserimento 7W2 Gongwan |
| Definizione dell'interfaccia (7W2) |
|
|
A1 |
28VDC |
|
|
A2 |
GND |
|
|
1 |
Protezione da sovracorrente: Normale: 0V, Anormale: +5V Soglia: Imax+2A |
|
|
2 |
Protezione da surriscaldamento: Normale: 0V, Anormale: +5V Soglia: 85°C |
|
|
3 |
Abilita controllo: Off: 0V, On: (+3.3V~VDC) |
|
|
4 |
GND |
|
|
5 |
Stato: Lavoro: +5V, Silenzioso: 0V |
| Temperatura e dimensioni complessive della macchina |
|
|
Temperatura di esercizio |
+25℃ |
|
|
Dimensione del contorno |
182*182.7*73.5 |
|
|
Peso |
3.5Kg |
|
|
Preparazione della superficie |
Nichelatura |
Caratteristiche del prodotto:
◆ Ampia copertura di 6-18ghz (Può coprire la frequenza come 5.2ghz 5.8ghz 6.2ghz .....)
◆ Design ad alta potenza, potenza nominale completa di 100W a 28V di tensione.
◆ Facile da installare e utilizzare, non occupa spazio, comodo e veloce
◆ Chip e circuiti originali garantiscono prestazioni efficienti, stabili e lunga durata
◆ Guscio tecnico e durevole: impermeabile, resistente all'usura e al calore
◆ Ventilazione a convezione e radiatore e ventola integrati ed efficienti prevengono l'accumulo di calore locale e l'efficiente rimozione del calore
◆ Aspetto semplice, piccolo volume e ingombro ridotto
◆ Installazione semplice e conveniente

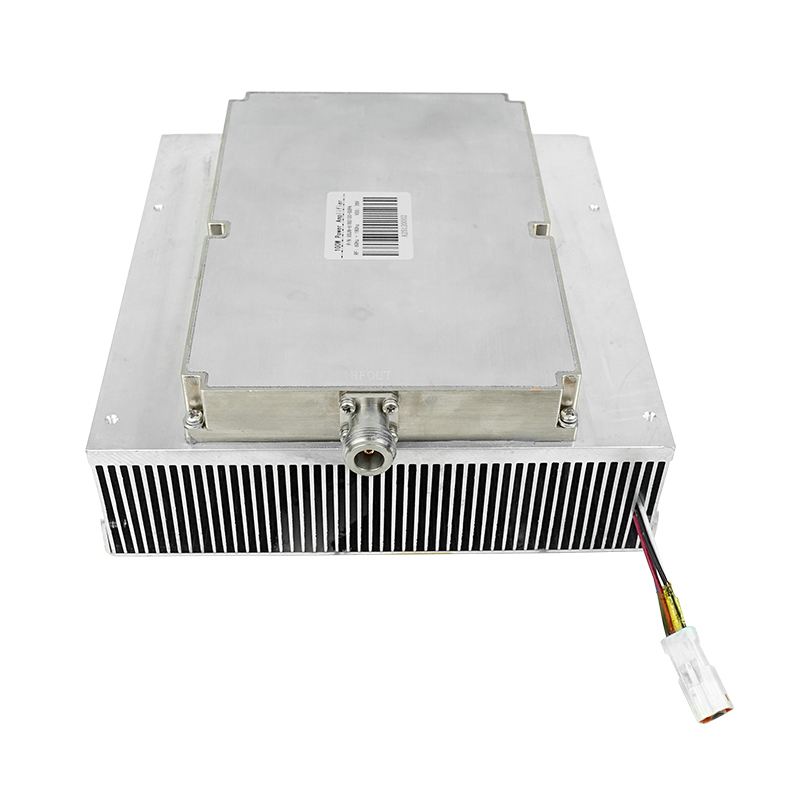

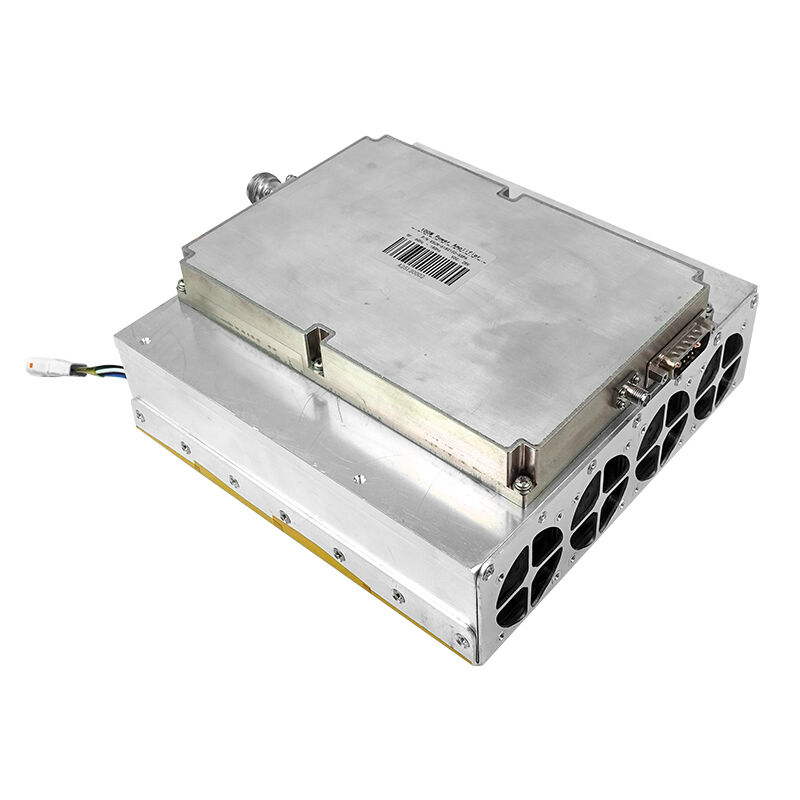

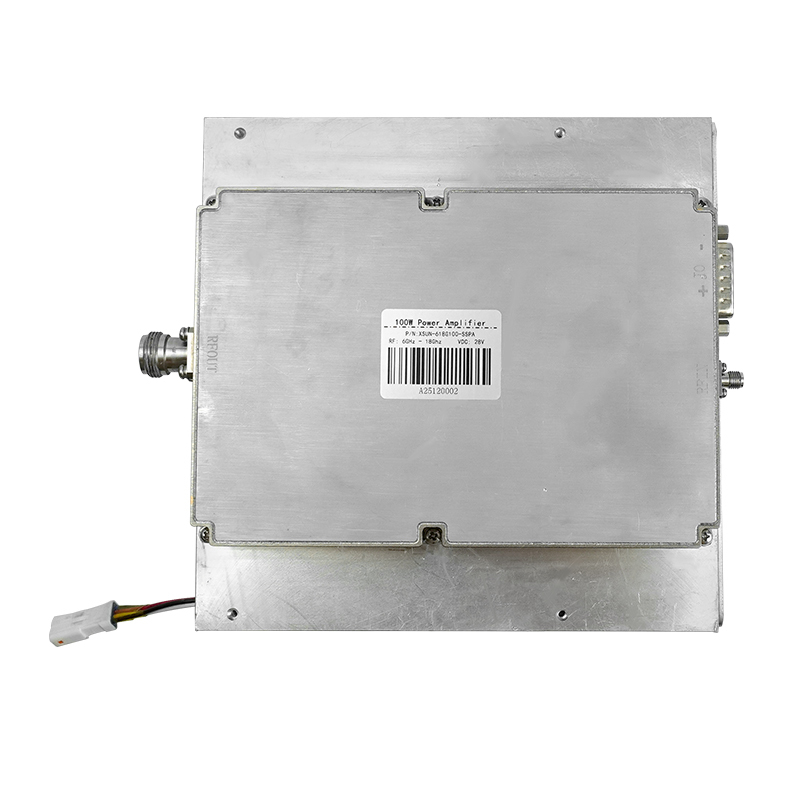

Immagini:
Come acquistare il prodotto?
Gentili clienti, se siete interessati a questo modulo amplificatore di potenza PA a banda larga 100W 6-18ghz, potete lasciare un messaggio nella nostra finestra di chat. I nostri venditori vi contatteranno al più presto possibile.
Il modulo amplificatore di potenza da 100W può essere personalizzato?
Certo, abbiamo la nostra fabbrica, se avete qualche esigenza, comunicatecelo, Shen Zhen Texin electronics Co.,ltd può offrirvi la soluzione migliore.
Come funziona il pagamento?
Supportiamo T/T, Alibaba, Paypal, USTD, Alipay, Wechat, ecc. Dipende da voi quale metodo è più conveniente.
