Casa > Prodotti> Parti RF> Antenna PCB Multibanda Sette Bande RF GPS Drone Direzionale Alta Guadagno 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G

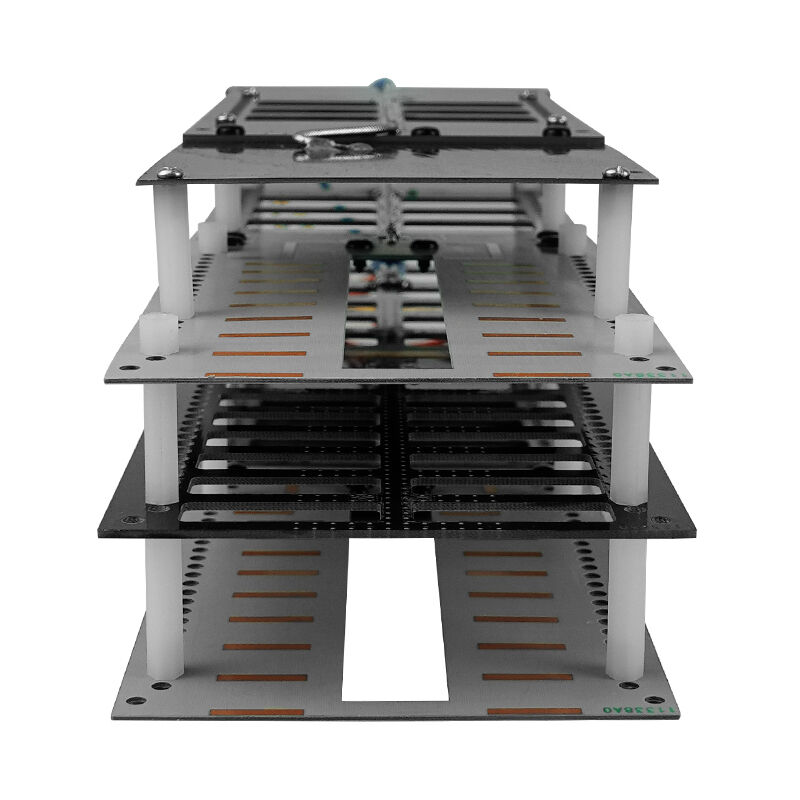

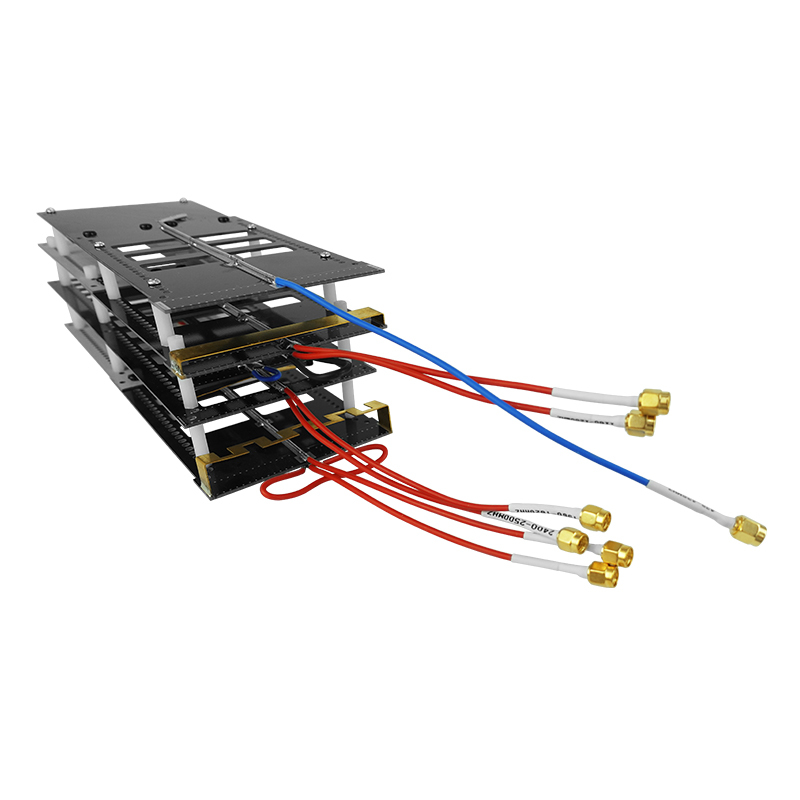

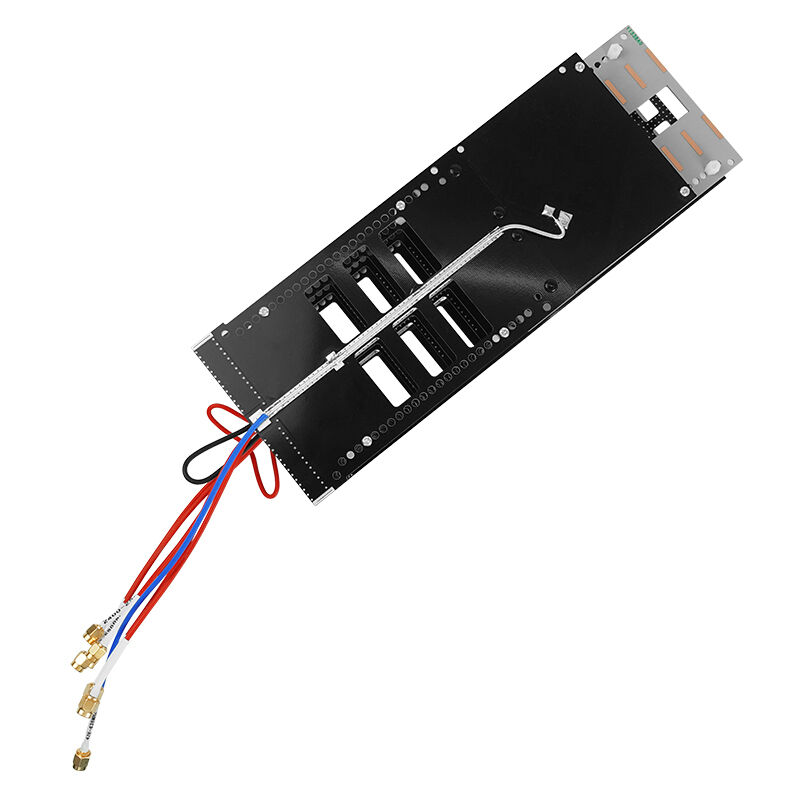

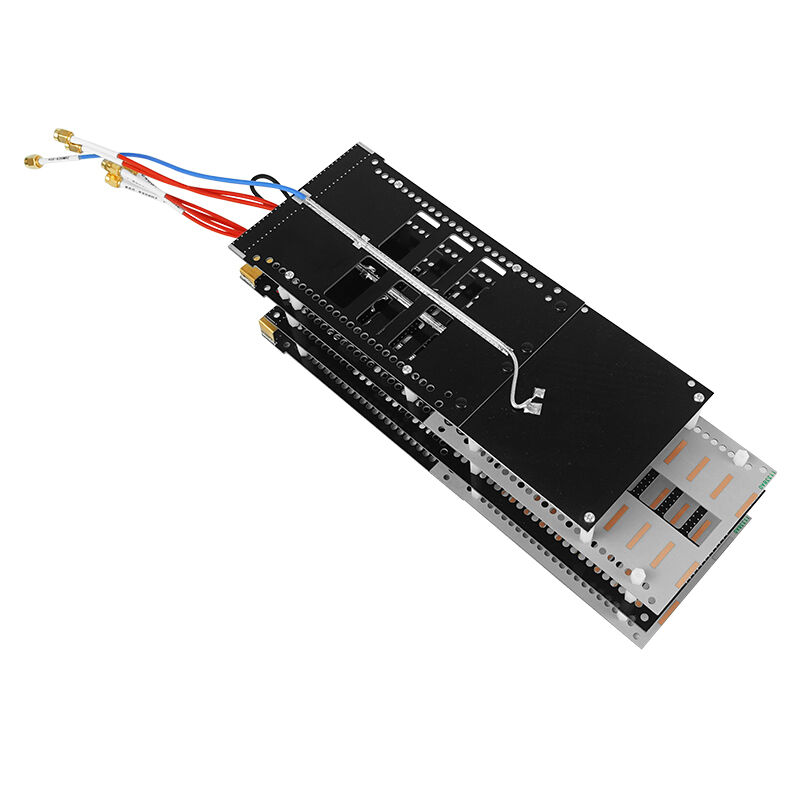

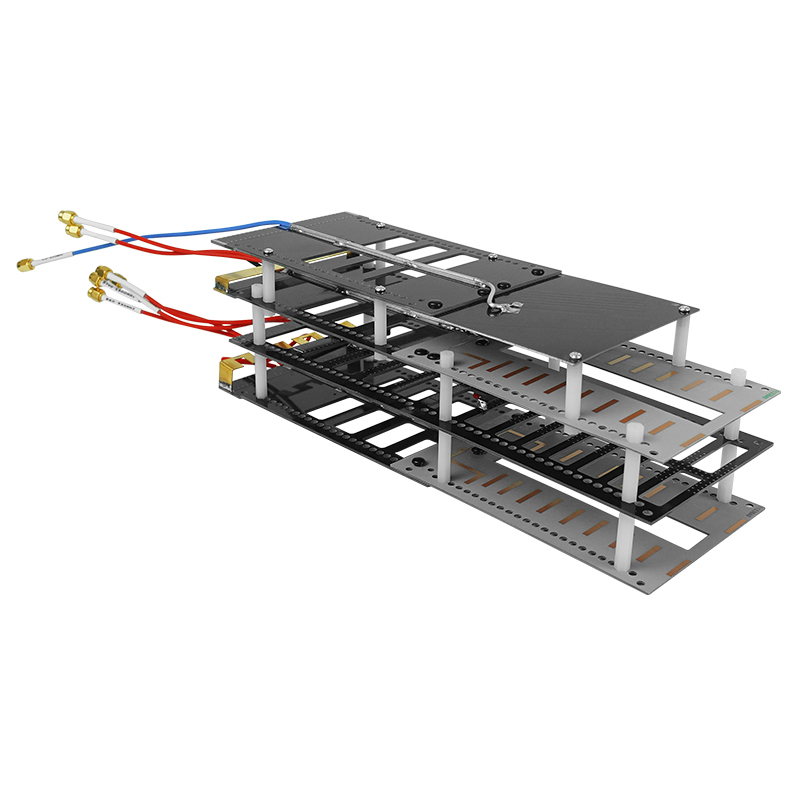

Antenna PCB Multibanda Sette Bande RF GPS Drone Direzionale Alta Guadagno 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G

PCB antenna Multiband seven Bands RF GPS Drone Directional Antenna High Gain 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G
PCB antenna Multiband seven Bands RF GPS Drone Directional Antenna High Gain 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G PCB antenna Multiband seven Bands RF GPS Drone Directional Antenna High Gain 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G PCB antenna Multiband seven Bands RF GPS Drone Directional Antenna High Gain 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G PCB antenna Multiband seven Bands RF GPS Drone Directional Antenna High Gain 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G PCB antenna Multiband seven Bands RF GPS Drone Directional Antenna High Gain 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G
Informazioni di base
Luogo di origine: La Cina
Marca: TX TELSIG
Certificazione: SGS,ISO9001,CE,FCC,ROHS
Numero di modello: TXWYJH
Quantità di ordine minimo: 1
Prezzo: Negotiated
Imballaggi particolari: Contenitore di carta kraft con la schiuma di protezione
Tempi di consegna: In oggi
Termini di pagamento: T/T, Paypal, ecc.
Capacità di alimentazione: 100,000pcs/month
Miglior prezzo Contattaci
Informazioni dettagliate
Anteriore--Indietr'Al rapporto: ≥18 decibel Impedenza di ingresso: 50Ω
Ingresso massimo: 50 W Tipo di connettore di ingresso: 086 cavo 7 pezzi*SMS-J
Dimensione (L*W*H): 284*97,5*60 mm Peso dell'antenna (kg): 0,35 kg
Umidità di lavoro(％): 10%-95% Colore di superficie: Colore nero e grigio
Temperatura di lavoro (ºC): -40～65ºC
Evidenziare:

Emittente di disturbo di segnale WiFi di Manica 10

,

Segnale UHF di VHF che inceppa dispositivo

Descrizione di prodotto

Antenna PCB a banda 7 ad alto guadagno



ProdottoDscrittura

Questa antenna PCB è una combinazione di banda multipla con il minimo

Interferenza reciproca, angolo di trasmissione ottimizzato e maggiore guadagno;



Quando è collegato all'amplificatore di potenza, può assistere in modo altamente efficiente l'amplificatore di potenza a trasmettere il segnale di amplificazione o di interferenza.







Antenna PCB Multibanda Sette Bande RF GPS Drone Direzionale Alta Guadagno 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G 0























Prodottodimensione

Antenna PCB Multibanda Sette Bande RF GPS Drone Direzionale Alta Guadagno 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G 1





Caratteristica del prodotto

1. Alta efficienza, basse perdite

2. elevato rendimento di guadagno

3Tecnologia di sintesi a sette bande: supporta sette diverse bande di comunicazione con ampia copertura, tra cui (2G, 3G, 4G, 5G)

4. elevata affidabilità e stabilità





Specificità

Parametro di prestazione
Tipo Frequenza
(Personalizzato)		 Guadagno VSWR Orizzontale
Larghezza del fascio		 Verticale
Larghezza del fascio
433 MHz 428-438 MHz 1 dBi ≤ 1.5 75-90° 68-80o
900 MHz 803-930 MHz 5 dBi 72-88o 57-74o
1.2G 1160-1280 MHz 8 dBi 62-75o 55-68o
1.4/1.5/1.6G 1160-1620 MHz 8 dBi 55-75o 52-68o
2.4G 2400-2500 MHz 16 dBi 48-58o 27-38o
5.2G 5100-5350 MHz 17 dBi 35-45o 27-38o
5.8G 5700-5900 MHz 17 dBi 35-45o 27-38o

Rapporto tra la parte anteriore e quella posteriore ≥ 18 dB
Impedenza di ingresso 50Ω
Input massimo 50W
Tipo di connettore di ingresso 086 cavo 7pcs*SMS-J




Parametro meccanico
Dimensione ((L*W*H) 284*97,5*60 mm
Peso dell'antenna ((kg) 0.35 kg
Umidità di lavoro ((%) 10%- 95%
Colore della superficie Colore nero e grigio
Temperatura di lavoro ((oC) -40 ‰ 65 o



Attenzione!

1. evitando che l'antenna venga colpita da una forza esterna,

2. evitando l'uso in ambiente ad alta temperatura o umido

3. evitando di interferire con altri dispositivi elettronici
