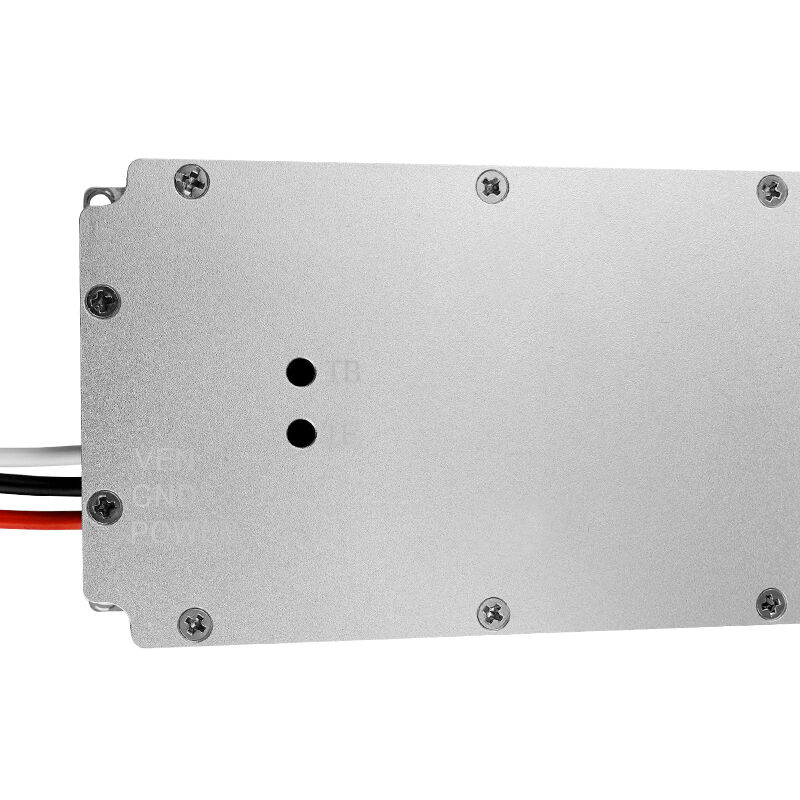

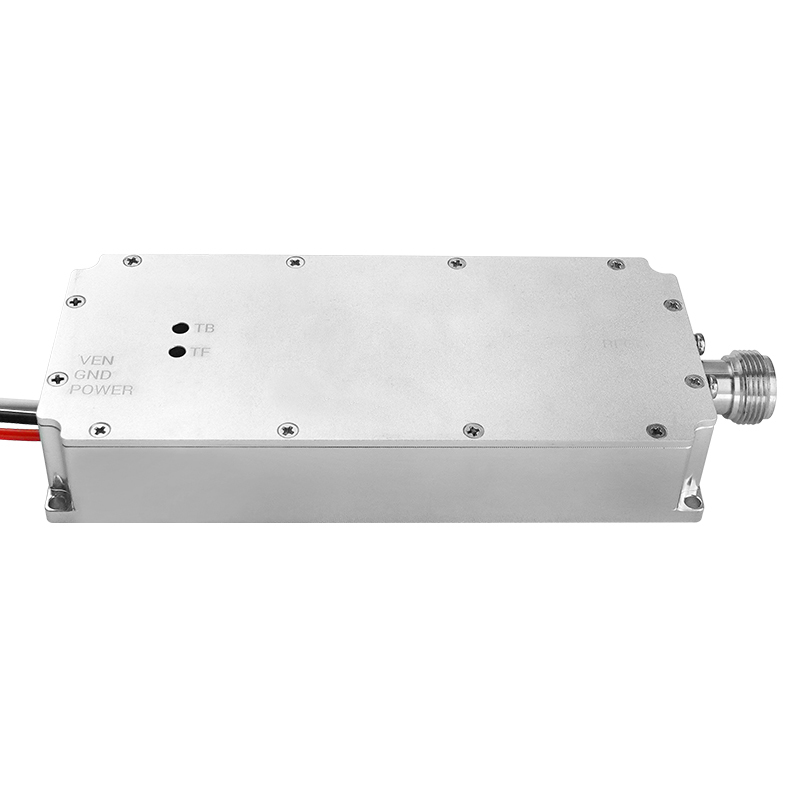

Modulo Jammer Segnale Drone RF GaN 100W ad Alte Prestazioni 100-7500MHz

High Performance 100-7500MHz 100W GaN RF Jamming Drone Signal Jammer Module

Informazioni di base

Luogo di origine:	Shenzhen, Cina
Marca:	TX
Certificazione:	ISO9001,SGS,CE
Numero di modello:	TXS100VGHN

Quantità di ordine minimo:	1
Prezzo:	Negotiated
Imballaggi particolari:	Caso o scatola durevole
Tempi di consegna:	1-3 giorni
Termini di pagamento:	L/C, D/A, D/P, T/T,
Capacità di alimentazione:	10000pcs al mese

Miglior prezzo Contattaci

Informazioni dettagliate

Frequenza:	Personalizzato	Temperatura di lavoro:	-20~+70℃
Potenza di uscita massima:	100 W	Tensione di lavoro:	24/28/32V
Guadagno massimo:	50 dB	Planarità:	±1 dB
Corrente massima:	6.5A	Uscita VSWR:	≤1,5
Efficienza dell'amplificatore di potenza:	45 (con uscita massima)	Protezione da onde stazionarie:	OK
Protezione della temperatura:	75 ℃
Evidenziare:	8 canali telefonano l'emittente di disturbo di segnale WiFi , Emittente di disturbo del segnale del telefono cellulare dello SGS , Dispositivo antiurto dell'emittente di disturbo di segnale WiFi

Descrizione di prodotto

100-7500MHz 100W GaN Jammer Module

Si tratta di un modulo professionale di sicurezza delle informazioni wireless per la banda 100-7500MHz, che adotta una soluzione di materiale GaN con potenza di uscita elevata di 100W (50dBm).

Dispone di eccellenti prestazioni in banda, meccanismi di protezione multipli e un design compatto, ed è il componente principale di vari dispositivi di interferenza RF.

Tipo regolare con sorgente di segnale, se si desidera senza tipo di sorgente di segnale può anche offrire ((segnale di ingresso 0-10dBm)

Principali vantaggi

Disegno del nucleo GaN: potenza media di uscita di 100 W, aumento di 50 dB, piattezza della banda di ± 1 dB, spostamento minimo della banda laterale superiore e inferiore
Disponibili due versioni: versione standard con sorgente di segnale integrata; versione personalizzata senza sorgente di segnale (supporta 0-10dBm di ingresso esterno)

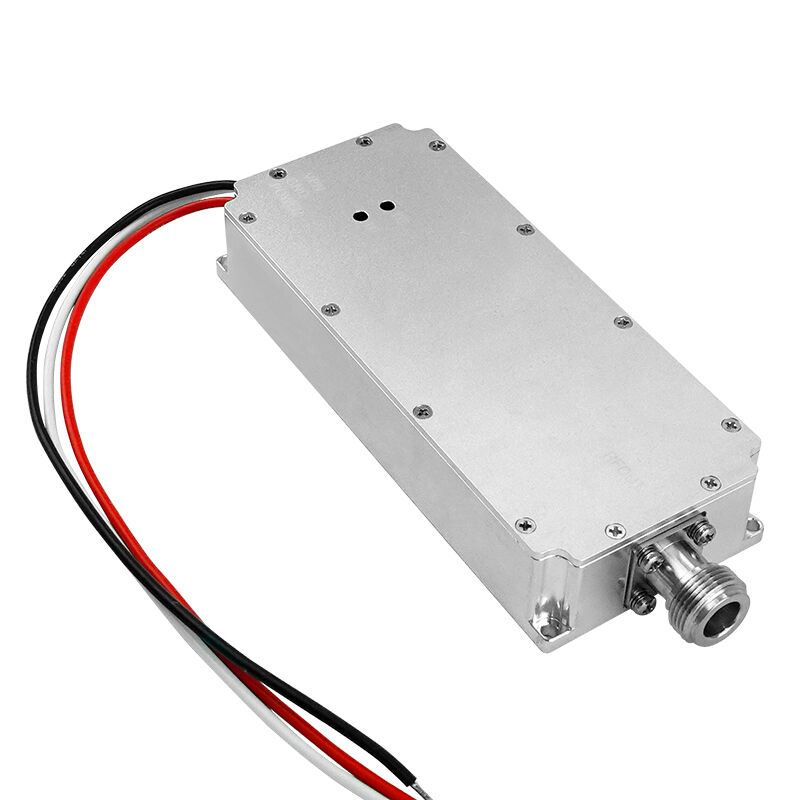

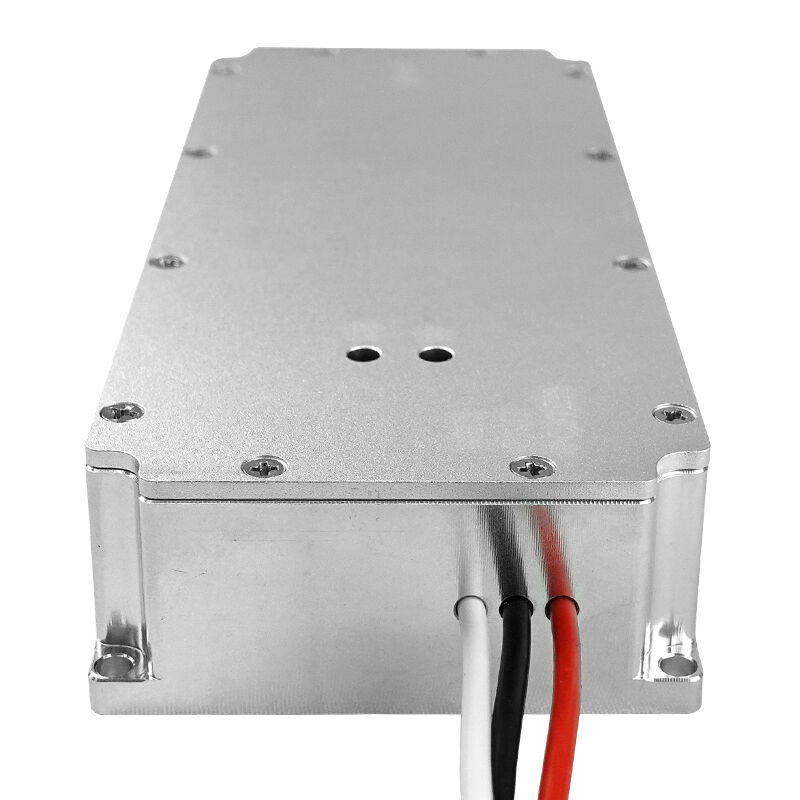

Struttura robusta: alloggiamento in lega di alluminio ad alte prestazioni + tubo sigillato in ceramica, con fori di regolazione riservati per la messa a punto in loco
Protezioni multiple: VSWR integrato e protezione da sovratemperature (trigger a 75°C), VSWR ≤ 1.5, garantendo un funzionamento stabile e sicuro
Compatto e leggero: 1555524 mm di dimensione, 0,45 kg di peso, facile da integrare in vari dispositivi

Caratteristiche

100-7500 MHz100W RF Amplificatore di potenza
- No, no, no, no.	Articolo	Dati	Unità	Altre note
1	Frequenza	100-7500	MHZ
2	Temperatura di lavoro	-20~+70	°C
3	Potenza di uscita massima	100	W
4	Tensione di funzionamento	DC24-28	V.
5	Max Gain	50	dB
6	Piatto	± 1	dB
7	Corrente massima	6.5	A
8	VSWR di uscita	≤ 1.5

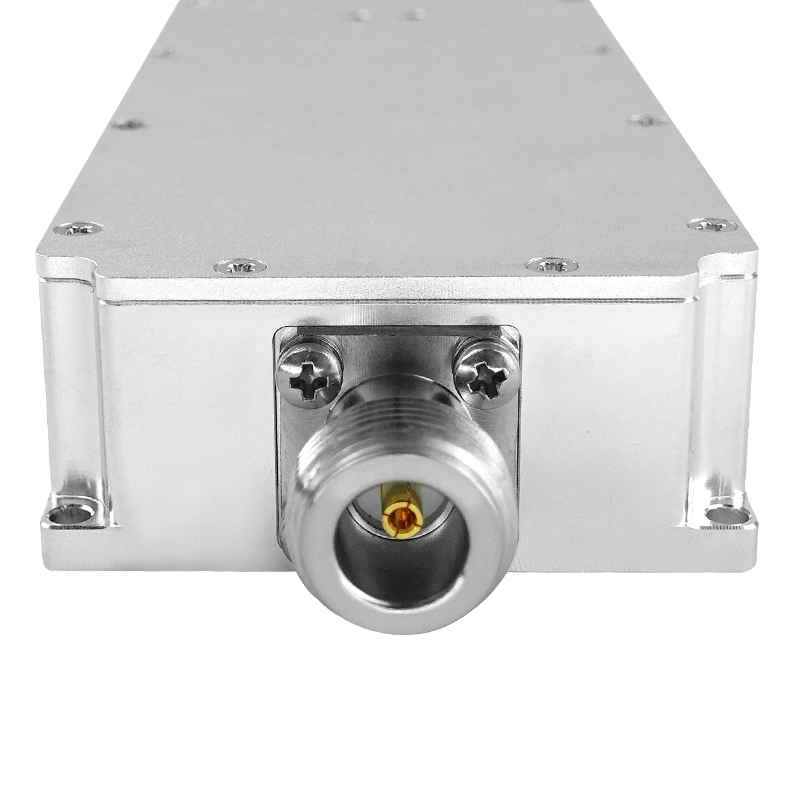

9	Collegamento di uscita	SMA/F 50Ω		Personalizzato
10	Efficienza dell'amplificatore di potenza	45		quando Max Output
11	Controllo del interruttore	alto basso corrente di livello	V.	0V spento /0,6V acceso
12	Protezione da onde stazionarie	- Va bene.
13	Protezione contro la temperatura	75°	°C

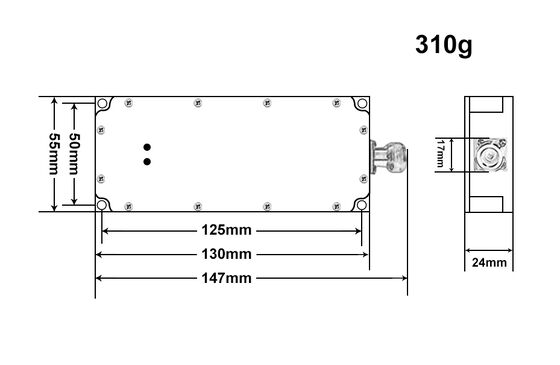

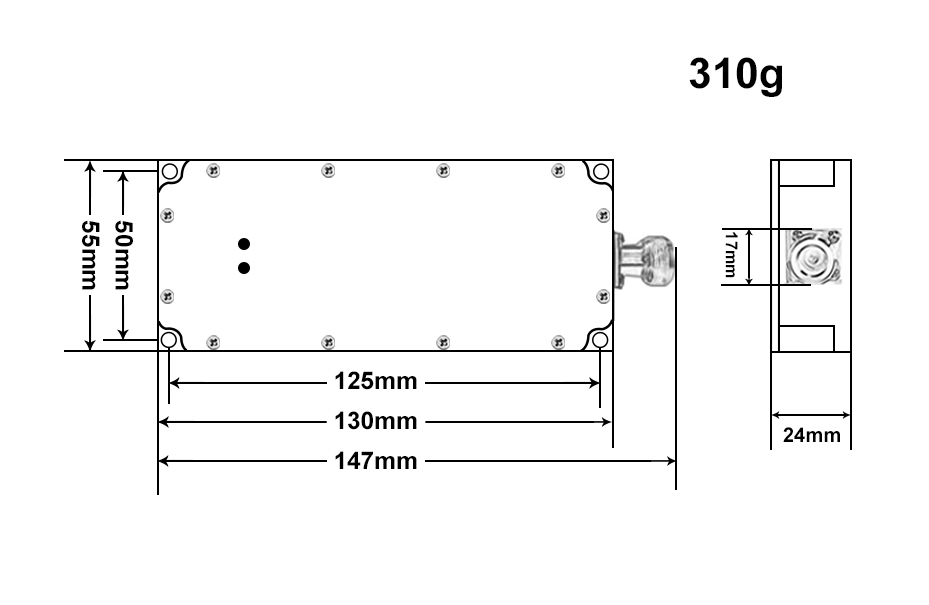

14	Dimensione	1555524	mm
15	Peso	0.45	Kg

Campo di applicazione:

Componente centrale per dispositivi di interferenza RF, ampiamente utilizzato in:

Interruttore per droni (che contrasta con i segnali di controllo/trasmissione di immagini dei droni a 400-600 MHz)
Interruttore Wi-Fi (scudo dei segnali Wi-Fi nella banda)
Altre apparecchiature di interferenza del segnale wireless per la banda 400-600 MHz

Precauzioni per l' impiego

Dissipazione del calore: rafforzare la dissipazione del calore (sink/ventilatore) quando la potenza di uscita è ≥ 5W per evitare un'eccessiva temperatura
Sequenza di connessione: prima l'antenna → fonte di segnale frontale → alimentazione (invertita per spegnere l'alimentazione)
Corrispondenza di carico: collegare carico RF standard/antenna da 50Ω per evitare anomalie VSWR
Regolazione fine: regolare i fori riservati solo sotto la guida professionale per garantire la stabilità delle prestazioni
