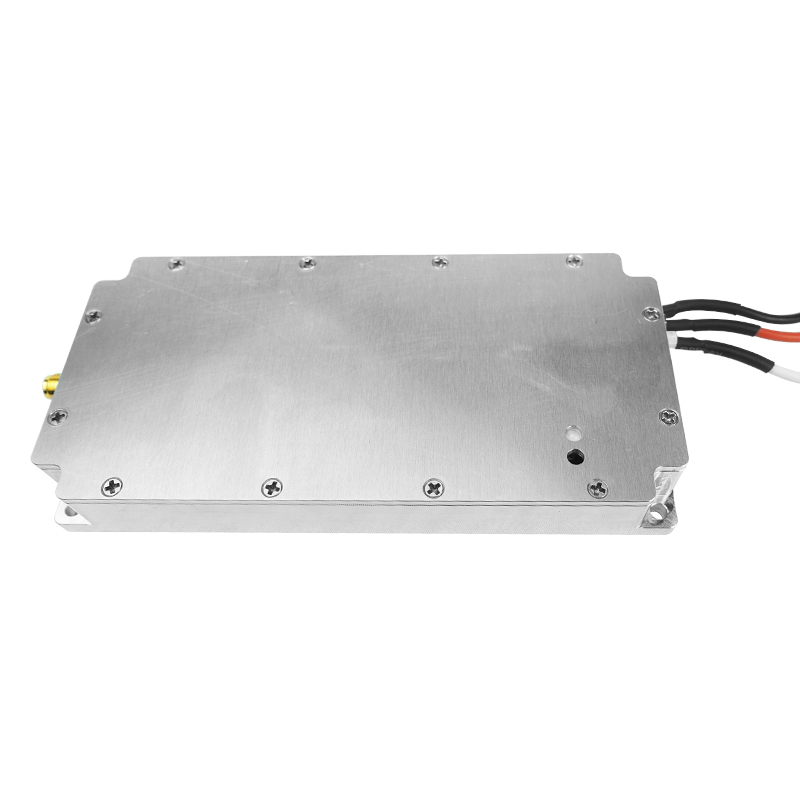

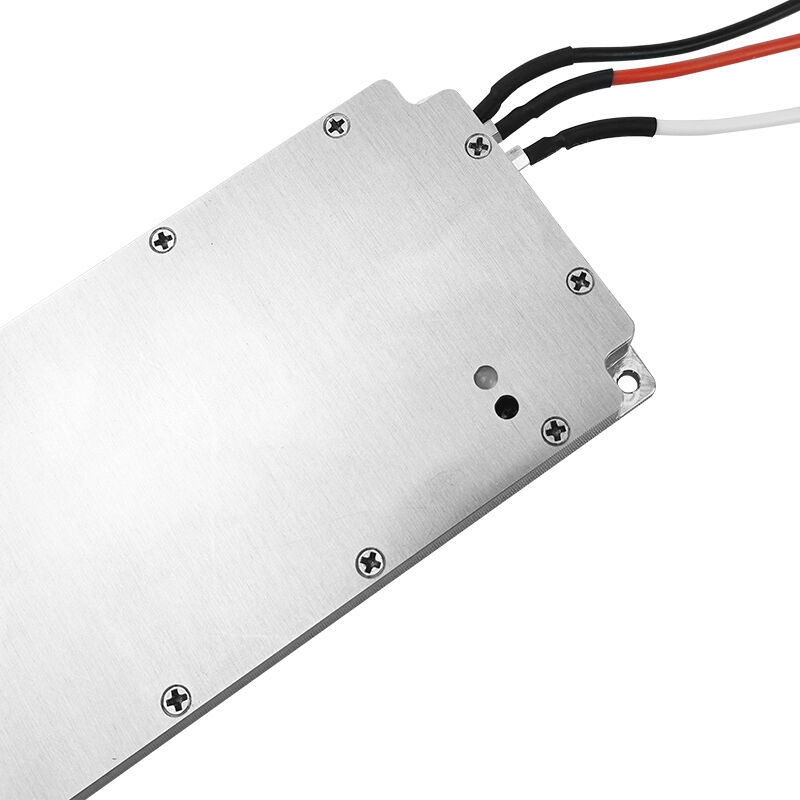

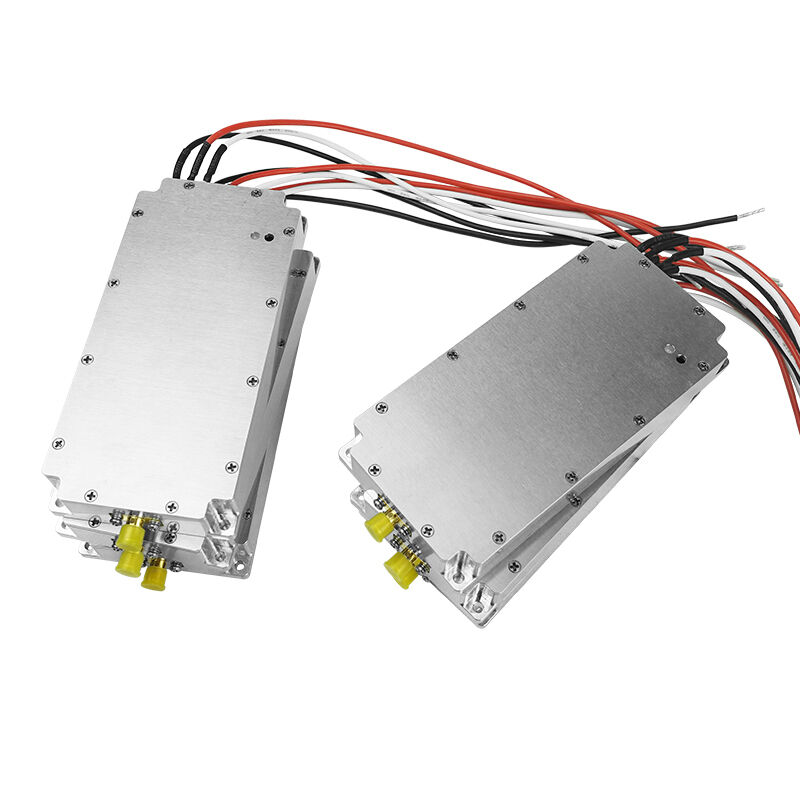

Modulo jammer RF antidroni TX a lungo raggio 50W ldmos circulator S band gps GNSS
TX-S050L modulo jammer antidroni è un'uscita RF ad alta efficienza e lunga distanza per schermare il segnale del drone 800mhz 900mhz 2400mhz 5200mhz 5800mhz, ecc. E la distanza di disturbo è fino a 100-1000 metri quadrati, a seconda dell'ambiente reale e del sistema di disturbo del segnale del drone. Può essere applicato per famiglia, posto di lavoro, biblioteca, aula, sala d'esame, prigione, ecc.
Caratteristica del prodotto
1. I chip LDMOS supportano un'uscita elevata di 50W
2. Utilizzo di un guscio in lega di alluminio per resistere ad ambienti ad alta temperatura

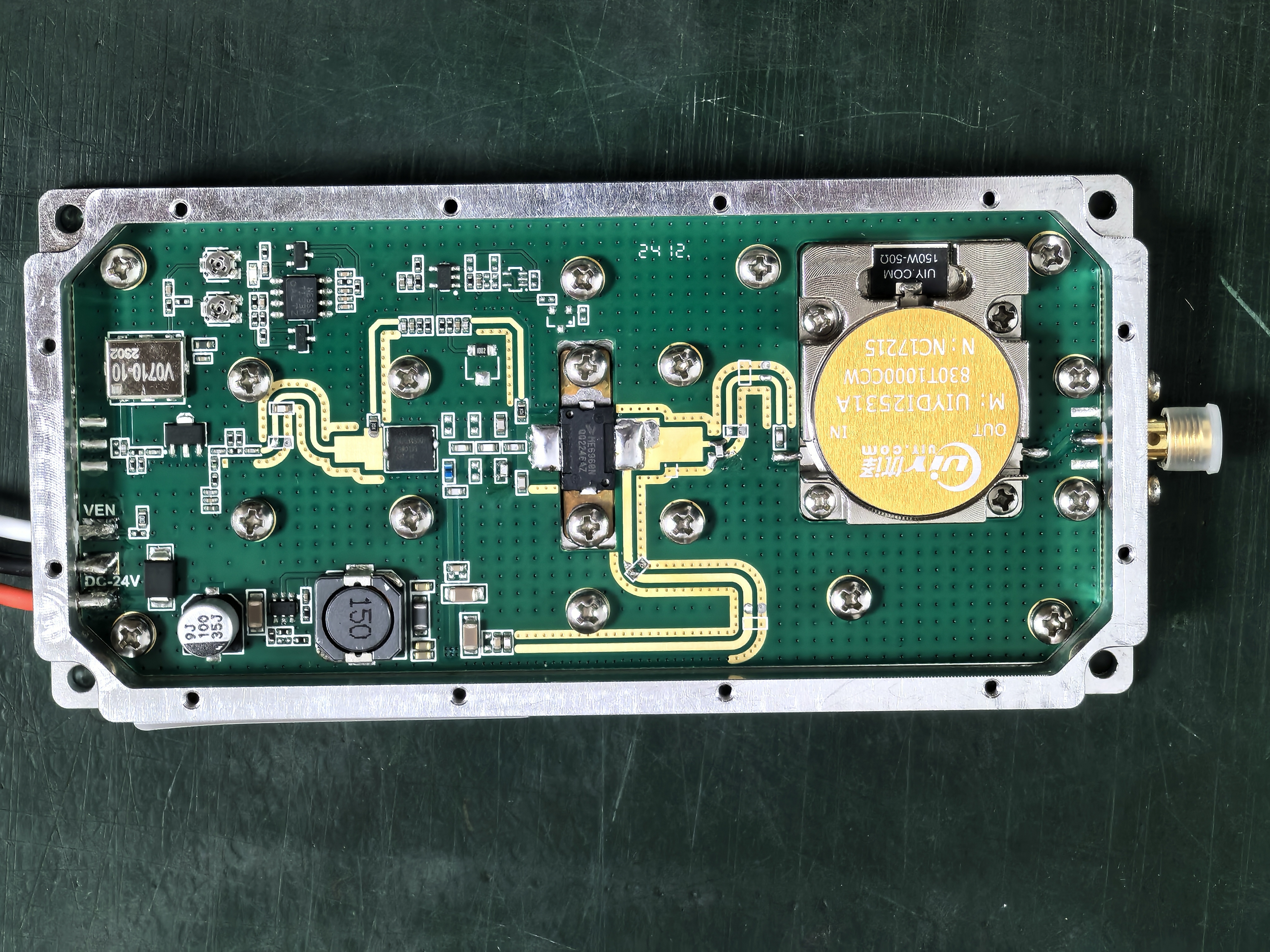

3. Circulator progettato che può protezione con funzionamento ad alta potenza
4. Le bande di segnale di disturbo supportano la personalizzazione in base alle richieste personali
5. La distanza e la portata di schermatura possono essere installate da soli in modo molto conveniente.
Attenzione
1. L'alimentazione è meglio che trasporti circa 28V 6.75A quando è 4.5A per il suo lavoro stabile
2. La misura di dissipazione del calore è necessaria, inclusa la colla termica, il dissipatore di calore di dimensioni adeguate e le ventole di raffreddamento
3. L'antenna o il carico devono essere collegati per primi prima che l'alimentazione sia ACCESA o sarà un filo corto
Specifiche :
| N. | Articolo | Dati | Unità |
| 1 | Frequenza | (Personalizzato) | MHz |
| 2 | Tensione di prova | 28 | V |
| 3 | Corrente | 4.5 | A |
| 4 | Uscita | 50 | W |
| 5 | Guadagno | 47 | dB |
| 6 | Stabilità dell'uscita | 1 | dB |
| 7 | Connettore | SMA/ Femmina | |
| 8 | VSWR connettore di uscita | ≤1.30 (Nessuna alimentazione e test VNA) | |
| 9 | Filo di alimentazione | Rosso+Nero+Filo di abilitazione | |
| 10 | Controllo di abilitazione | Alto ON Basso Off | |

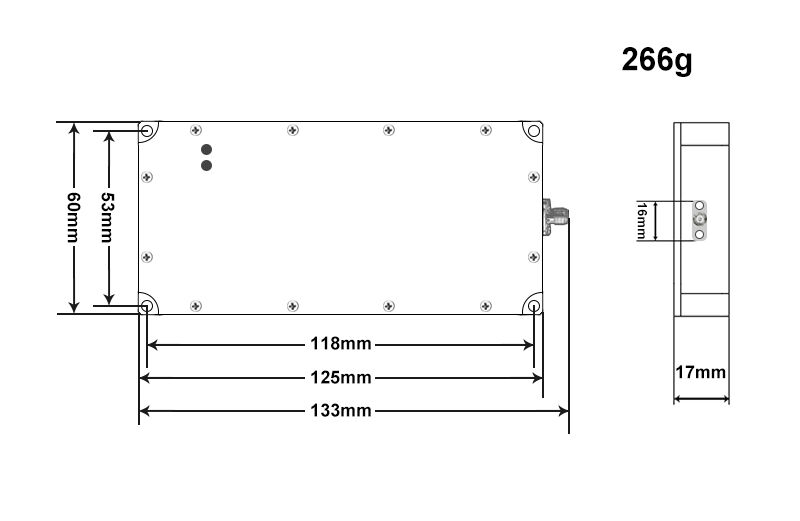

| 11 | Dimensioni guscio esterno | 125*60*17 | mm |
| 12 | Foro di montaggio | 120*53 | mm |
| 13 | Peso | 249 | g |
| 14 | Temperatura di lavoro | -40~+65 | ℃ |
| 15 | Materiale guscio esterno | Alluminio | |
| 16 | Necessità di vibrazioni | Carico auto OK | |
