Texin vende all'ingrosso moduli sorgente di segnale a 2,4 GHz per l'uso in pannelli di difesa a bassa quota.

Texin vende all'ingrosso moduli sorgente di segnale a 2.4GHz per l'uso in pannelli di difesa a bassa quota

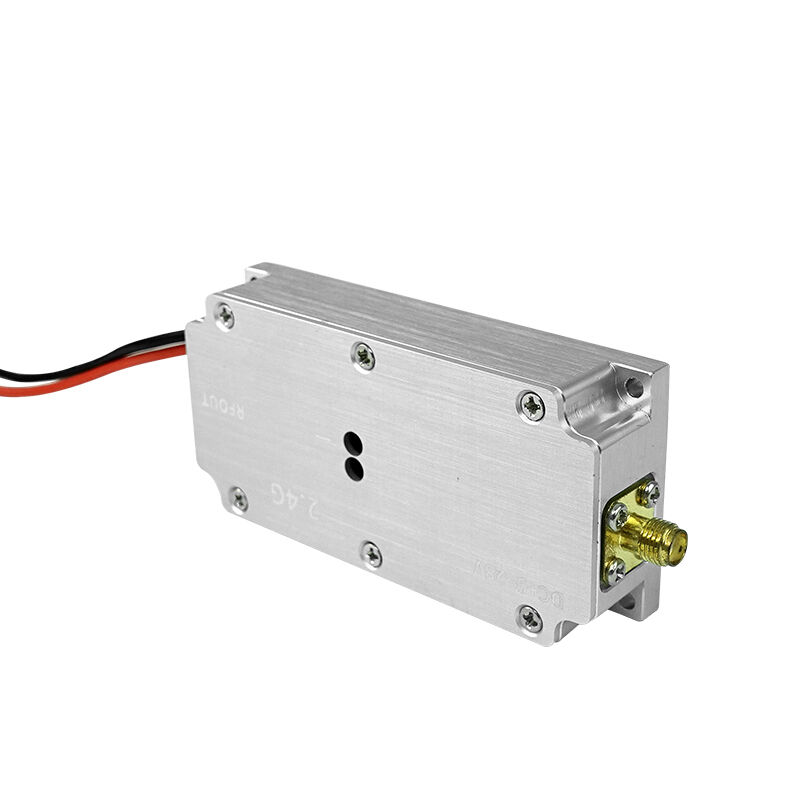

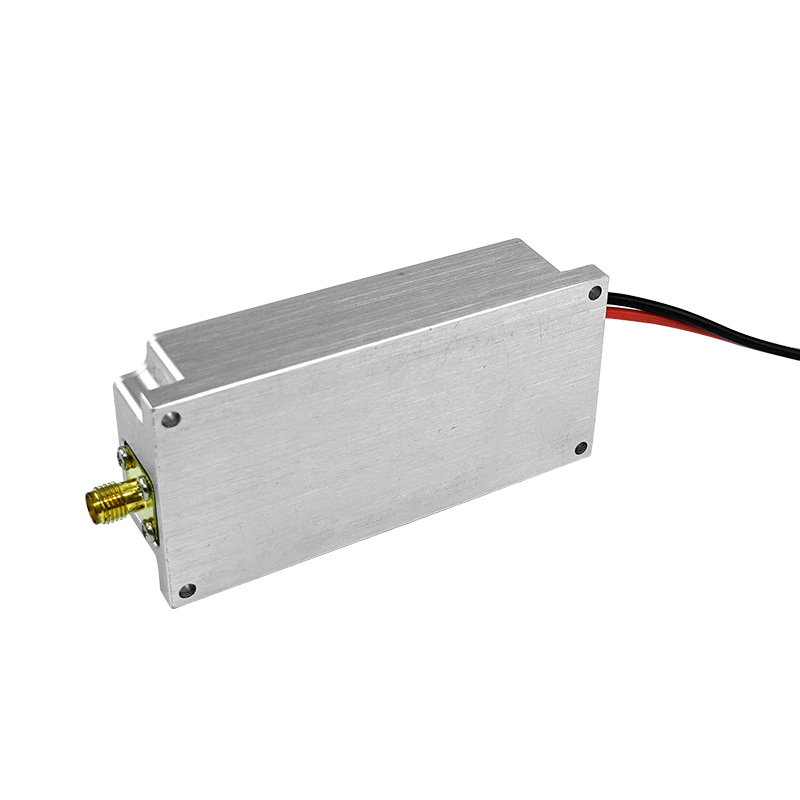

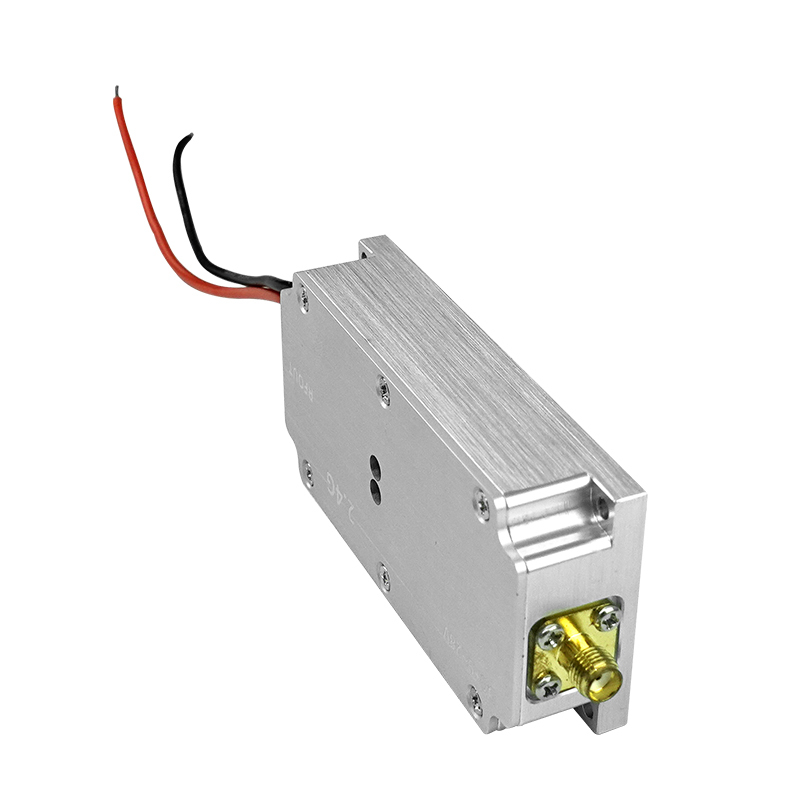

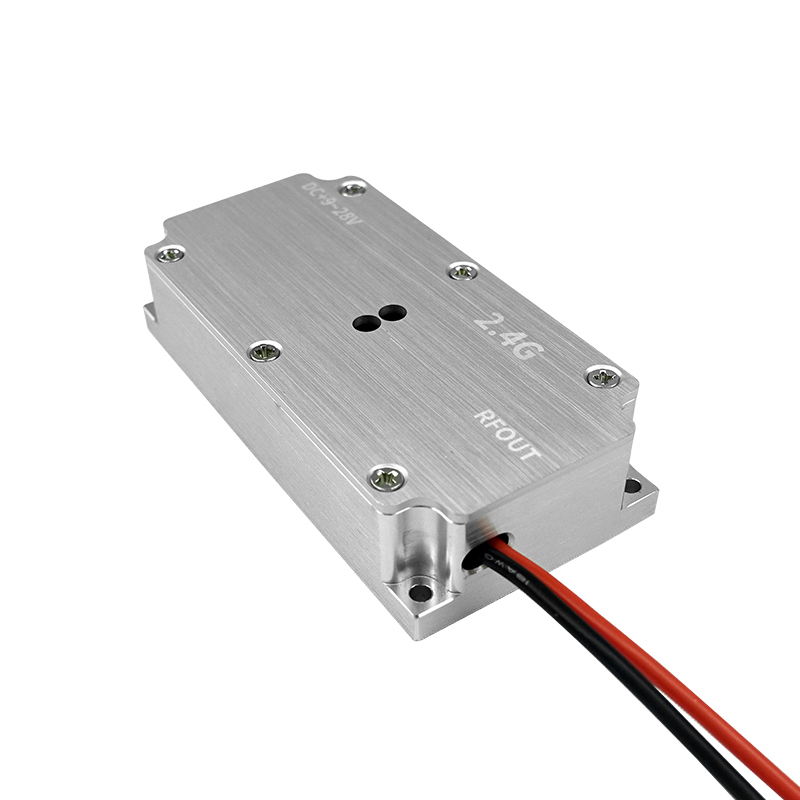

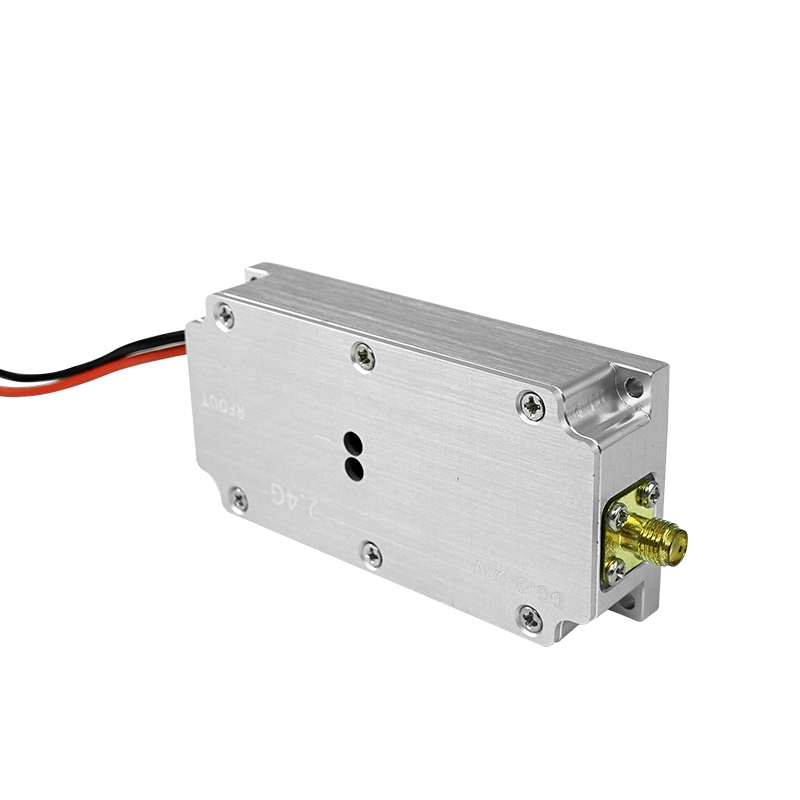

Il generatore di segnale di piccole dimensioni Texin pesa 112g ed emette una frequenza di 2.4GHz. È dotato di larghezza di impulso, ampiezza e frequenza di ripetizione regolabili e richiede un funzionamento stabile tra 12-24V. Può calibrare e testare analizzatori di spettro e fornire segnali di ingresso standard a dispositivi e circuiti elettronici. Questo piccolo generatore di segnale può anche essere utilizzato con amplificatori di potenza per creare dispositivi di disturbo che proteggono le apparecchiature elettroniche in ambienti a bassa quota dalla sicurezza umana.

Caratteristiche

Frequenza: 2300-2400mhz

Tensione: 12V-24V

Dimensioni: 83*40*17mm
Peso: 112g
Connettore: SMA

Scheda tecnica

Dichiarazione di funzione

1. Funzione di base

I parametri del segnale di modulazione digitale della sorgente di contromisura sono impostati in base alla banda di frequenza del telecomando del trasgressore, modulare la frequenza personalizzata, modulare il segnale del disturbatore tramite l'amplificatore RF e quindi emettere tramite l'antenna, formando il segnale del drone disturbatore del segnale wifi

2. specifica dell'applicazione

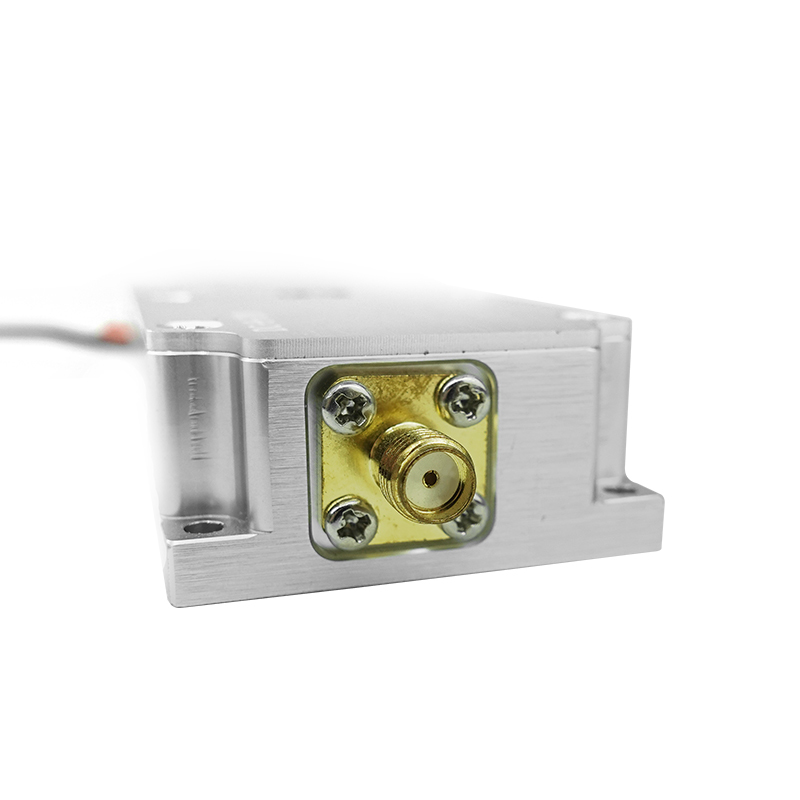

Il modulo disturbatore utilizza un connettore RF SMA che è un connettore con impedenza di 50Ω, collegare all'interfaccia di ingresso SMA del modulo amplificatore di potenza e collegare l'uscita del modulo amplificatore di potenza all'antenna trasmittente, l'impedenza dell'interfaccia deve essere coerente

Dopo l'integrazione, la temperatura di esercizio non deve superare la temperatura di esercizio del modulo.

Avviso principale

• L'alimentazione deve supportare 24V 1A

• Quando la potenza di uscita è > 5W, è necessario rafforzare il trattamento di dissipazione del calore come la colla termica, il dissipatore di calore e la ventola di raffreddamento

• L'antenna o il carico devono essere collegati per primi prima dell'alimentazione
