| Luogo di origine: | La Cina |
|---|---|
| Marca: | TX TELSIG |
| Certificazione: | ISO |
| Numero di modello: | TX2445 |
| Quantità di ordine minimo: | 1 PCS |
| Imballaggi particolari: | Caso o scatola durevole |
| Tempi di consegna: | entro 3 giorni del lavoro |
| Termini di pagamento: | L/C, T/T, |
| Evidenziare: | Modulo dell'emittente di disturbo del segnale del UAV,Modulo di alluminio dell'emittente di disturbo del segnale di interfaccia,modulo dell'emittente di disturbo del segnale 2.4G |
||
|---|---|---|---|

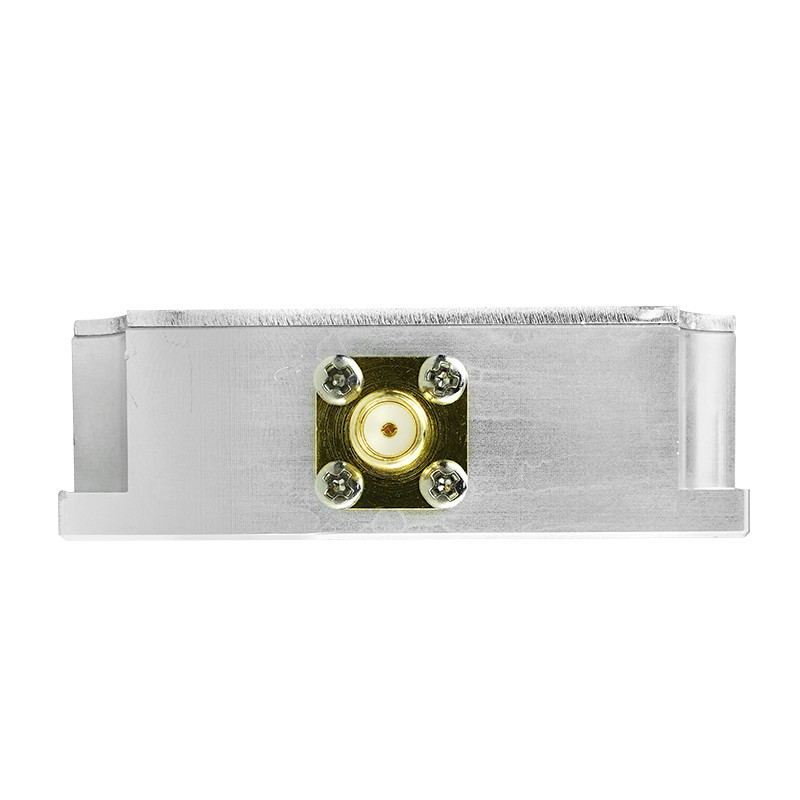

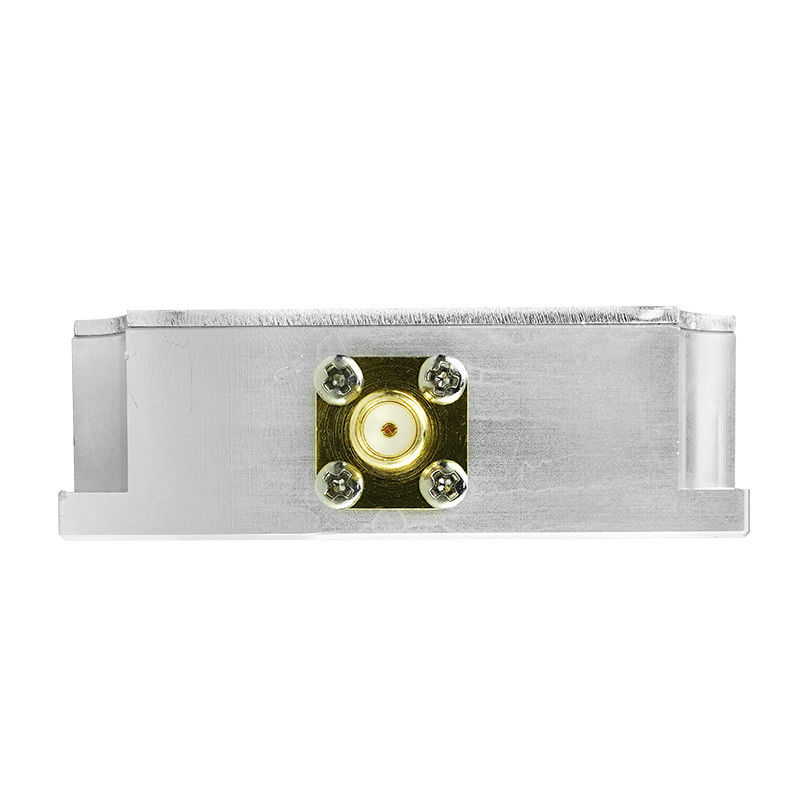

30W 45 modulo dell'emittente di disturbo del segnale del UAV del dBm 2.4G
caratteristica 1.Product
Capacità di R & S dell'indipendente Fabbrica di fonte Personalizzabile Servizio di assistenza al cliente affidabile
TX2445 è un modulo speciale di sicurezza dell'informazione per il blocco la trasmissione di immagine del UAV/trasmissione telecomandata del segnale. Questo modulo presenta i vantaggi di tutta l'interfaccia di alluminio, di potere sufficiente, la buona planarità nella banda, piccolo contrappeso della banda laterale superiore e più bassa ecc. Il prodotto ha la luce corrente dell'indicatore LED, con la fonte efficiente di interferenza di spazzata di VCO, la deriva della temperatura è molto piccola e l'alimentazione elettrica tramite il condensatore del centro è stabile ed affidabile. L'applicazione di effetto conveniente di contromisure del UAV di salto di frequenza è buona.
indice di prestazione 2.Main
| Indicizzi | Valore numerico | Unità | Nota | ||
| Min | Tipico | Massimo | |||
| Frequenza del segnale | 2400 | 2500 | Megahertz | ||
| Potenza di uscita | 44,5 | 45 | 45,5 | dBm | |
| Planarità della banda | 1 | dB | |||
| Attività in corso | 3,1 |
|
|||
| Tensione del lavoro | 28 | 32 | V | ||
| Efficienza del lavoro | 38 | % | |||
| Termicamente contrappeso della banda superiore | 8 | Megahertz | Temperatura in superficie del modulo: 85°C | ||
| Termicamente contrappeso della banda inferiore | 8 | Megahertz | Temperatura in superficie del modulo: 85°C | ||
| Peso | 0.22kg | ||||
| Dimensione | 131*60*18 millimetro | ||||
|
Nota: 1. Il terminale positivo è collegato al condensatore del centro ed il terminale negativo è collegato al bordo delle coperture 2. Colleghi il potere quando l'antenna è collegata; altrimenti, il modulo può essere danneggiato. Prima della potenza sul modulo, controlli se la tensione di potere è all'interno della gamma permissibile |
|||||
3.Dimension
diagramma 4.Test
