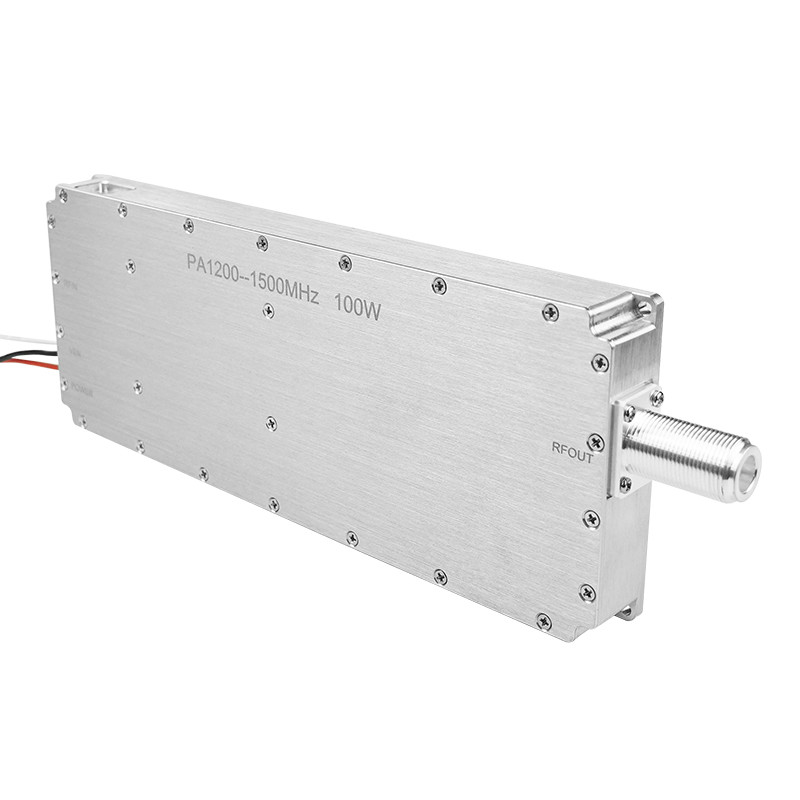

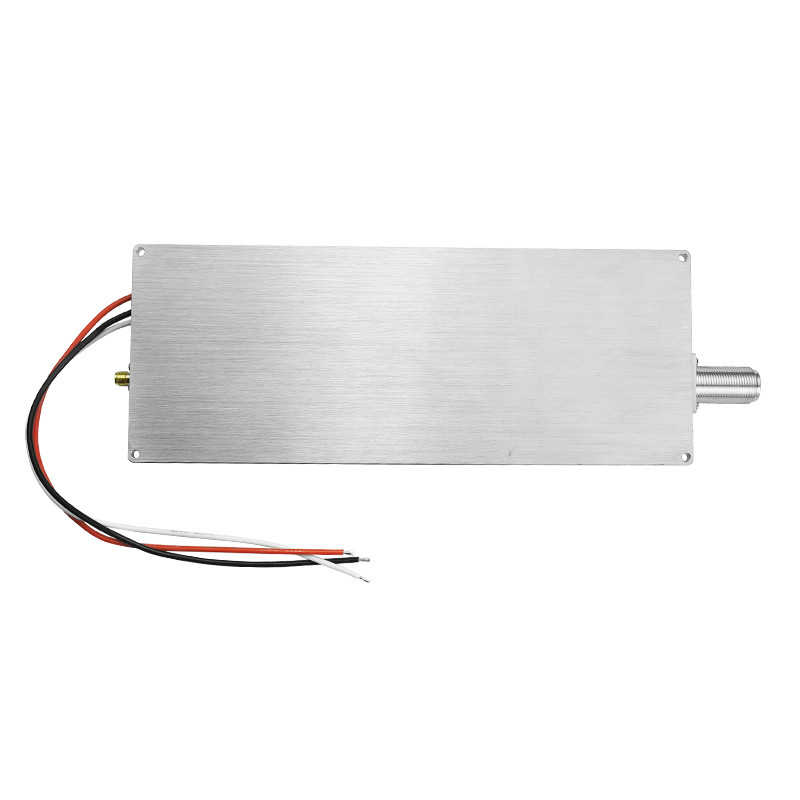

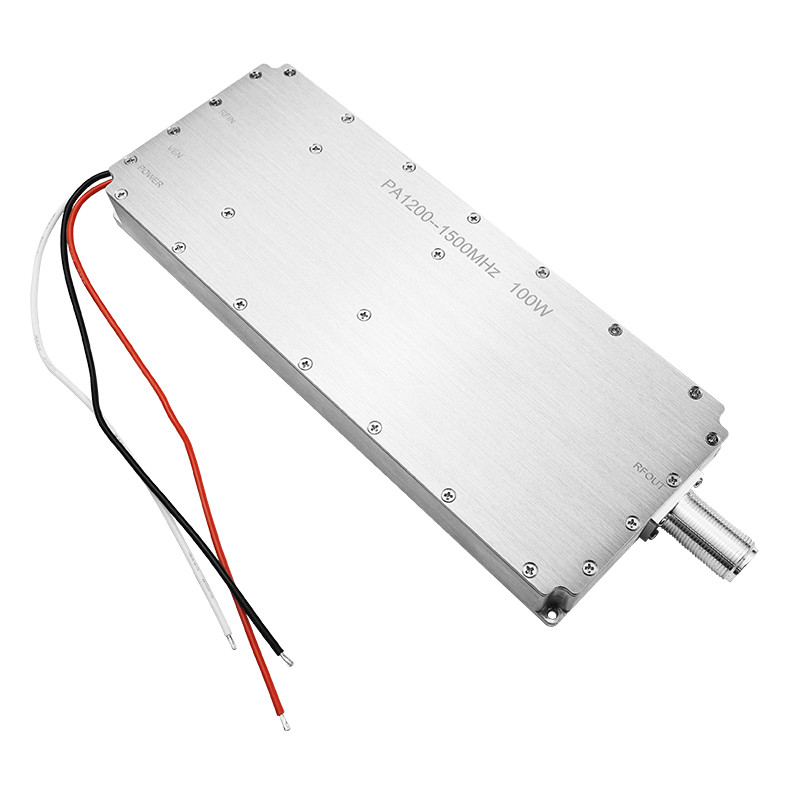

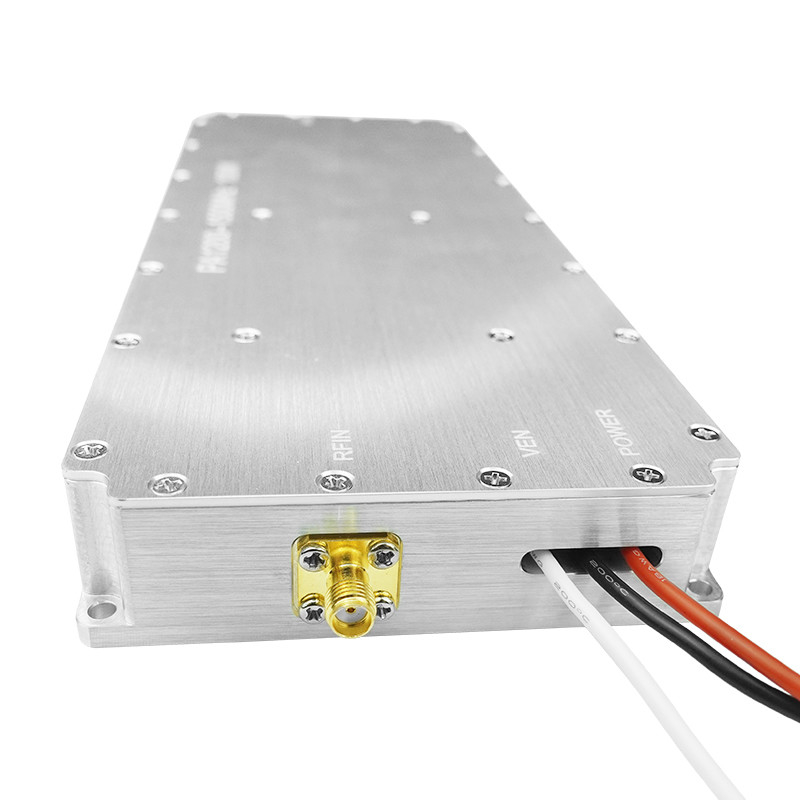

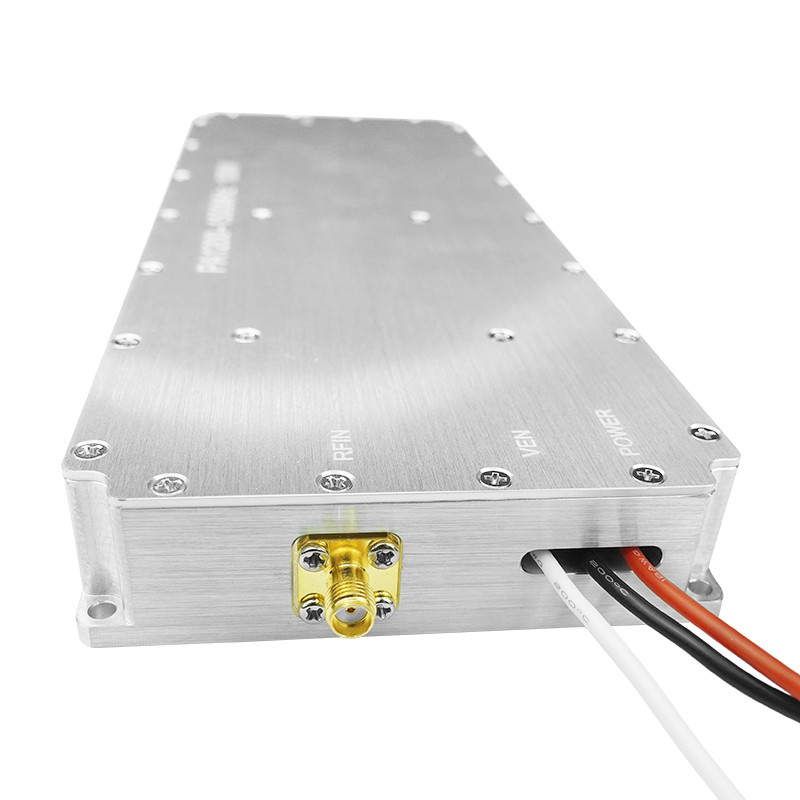

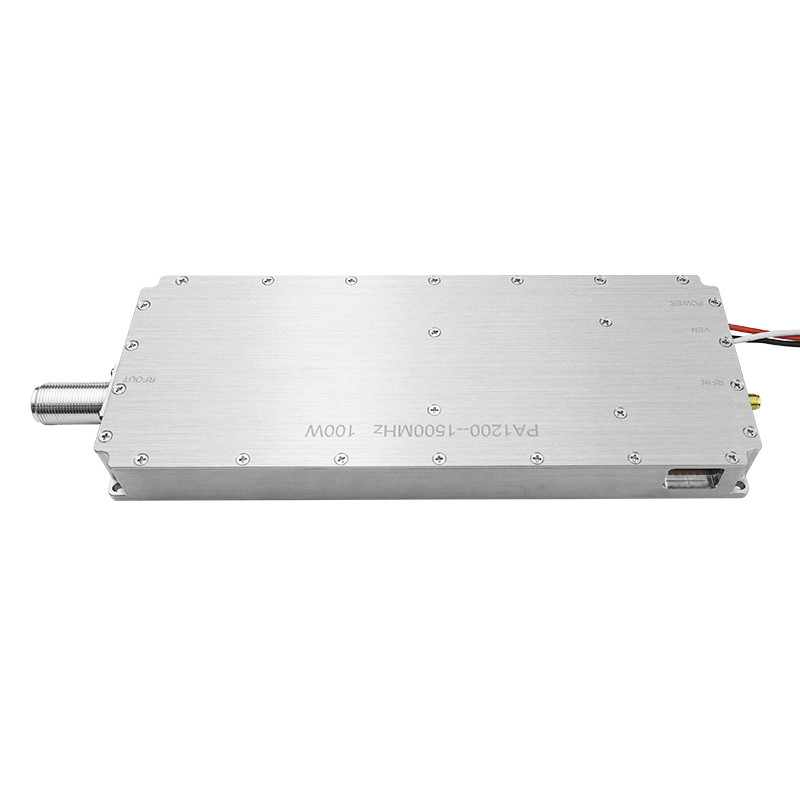

Connettore di tipo N lungo 100W PA1200-1500MHz amplificatore di potenza RF modulo bidirezionale anti drone
Questo è un modulo di amplificatore di potenza RF bidirezionale a alta potenza da 100W, con connettore lungo di tipo N. Le caratteristiche principali del modulo sono che l'ingresso è stabile 0-10dB,connessione di uscita più lunga e in grado di raggiungere una larghezza di banda ultra-ampioI clienti possono scegliere una soluzione senza fonte di segnale o con fonte di segnale esterna in base alle loro esigenze.
Nessuna fonte di segnale integrata nell'amplificatore di potenza può essere applicata nella torre della stazione base del segnale, può ricevere e potenziare i segnali di comunicazione utilizzati.Le fonti di segnale esterne sono solitamente utilizzate come segnali di interferenza per i droniIndipendentemente dallo scenario di utilizzo, questo amplificatore a banda larga può ottenere risultati relativamente buoni.
Specifica del prodotto
| - No, no, no, no. |
Articolo |
Dati |
Unità |
| 1 |
Frequenza |
1200-1500 |
MHz |
| 2 |
Tensione di prova |
28-32 |
V. |
| 3 |
Corrente |
10 |
A |
| 4 |
Prodotto |
100 |
W |
| 5 |
Guadagno |
50 |
dbm |
| 6 |
Stabilità di uscita |
1 |
dB |
| 7 |
Stabilità dell'input |
0-10 |
dB |
| 8 |
Collegamento |
N / femminile |
| 9 |
Collegamento di uscita VSWR |
≤ 1,30 (senza potenza e prova VNA) |
| 10 |
Cavi di alimentazione |
Rosso+Nero+Cable abilitato |
| 11 |
Abilitare il controllo |
Alto ON Basso Off |
| 12 |

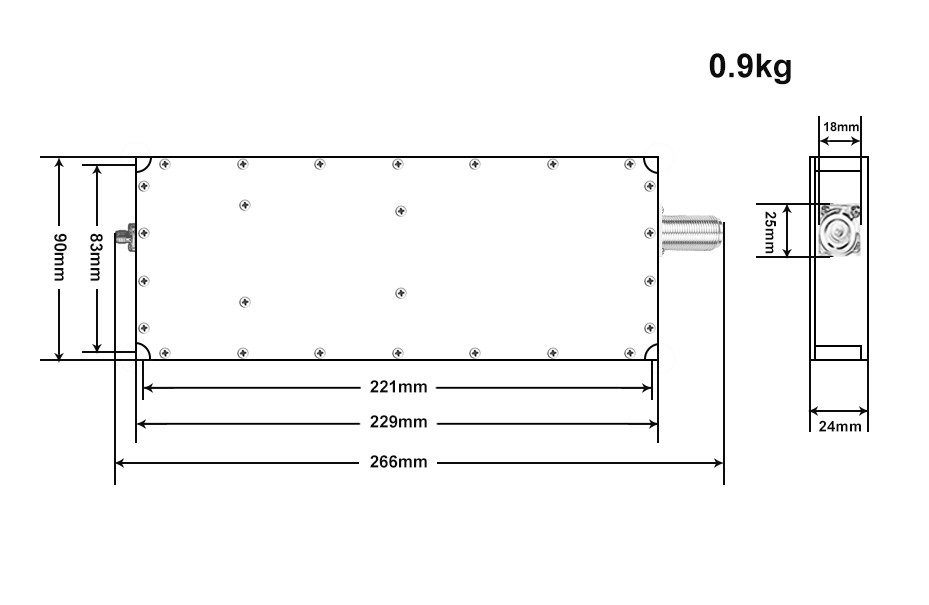

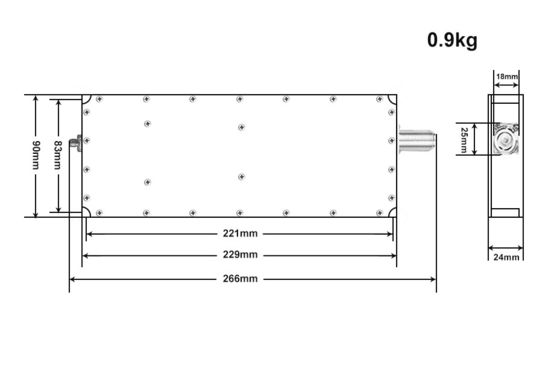

Dimensione della conchiglia esterna |
229*90*24 |
mm |
| 13 |
Fuoco montato |
221*83 |
mm |
| 14 |
Peso |
900 |
g |
| 15 |
Temperatura di lavoro |
-40~+65 |
°C |
| 16 |
Materiale esterno |
Aluminici |
| 17 |
Necessità di vibrazioni |
Carico auto OK
|

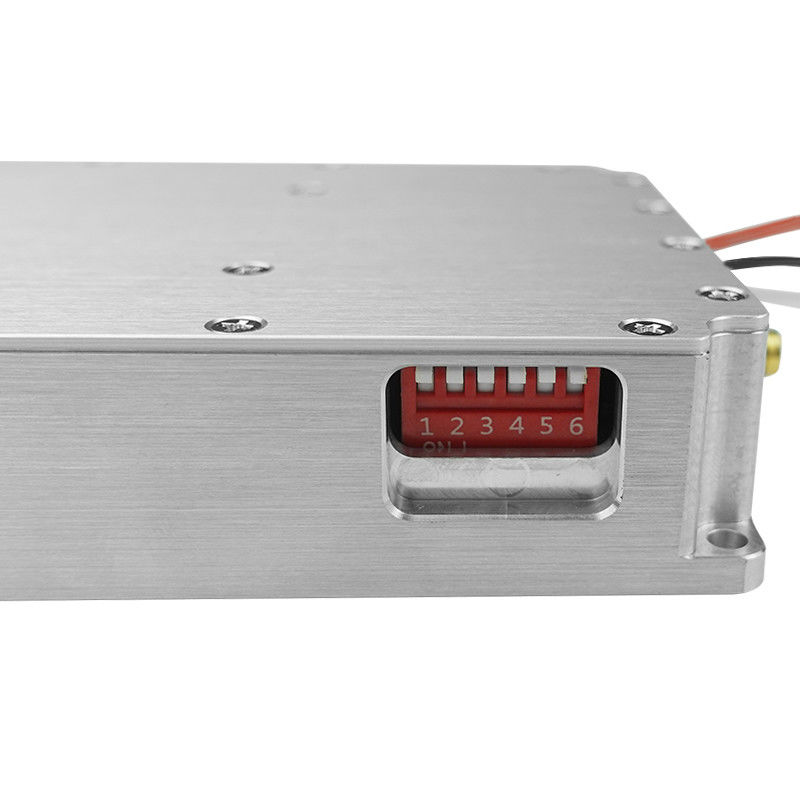

| Numero DIP. |
Definizione del PIN |
Funzione |
Commento |
| 1 |
D6 |
Attenuazione 16dB |
Attenuazione di alto livello
Basso livello non attenua |
| 2 |
D5 |
Attenuazione 8dB |
| 3 |
D4 |
Attenuazione 4dB |
| 4 |
D3 |
Attenuazione 2dB |
| 5 |
D2 |
Attenuazione 1dB |
| 6 |
D1 |
Attenuazione 0,5 dB |
| 7 |
LE |
Input abilitato a chiusura seriale |
|
| 8 |
P/S |
Selezione del modo seriale/parallelo |
Modalità seriale di alto livello (controllo software) |
| Modalità parallela a basso livello (controllo manuale) |
Caratteristica del prodotto
1. in grado di incontrare100 wattdi potenza massima
2. doppio connettore, sia l'uscita e l'ingresso sono fatti di materiali metallici di alta qualità
3. Supporta l'uso con la propria fonte di segnale esterno
4. Il modulo supporta 28V-32V tensione di funzionamento
5.1200-1500 MHzbanda di frequenza della cena
6.Aumento di ingresso 0-10 dB
7.Il materiale in lega di alluminio è impermeabile, altamente conduttivo e dissipatore di calore
Attenzione!
- L'alimentazione elettrica è meglio portare circa 28V 4.5A quando stesso 3A per il suo lavoro stabile
- È necessaria una misura di dissipazione del calore, compresa la colla termica, un dissipatore di calore di dimensioni adeguate e ventilatori di raffreddamento
- Antenna o carico deve essere prima collegato prima che l'alimentazione è ON o sarà corto filo
