Assemblaggio Modulo di Rilevamento Radio ad Alta Sensibilità TXA3-30/31

L'A3-30 è un compatto componente di rilevamento radio e direzionamento UAV in grado di scansionare, ricevere e identificare i segnali provenienti da UAV civili comuni.Demodula i segnali che soddisfano caratteristiche specifiche e trasmette i dati dell'allarme a un computer hostIl modulo comprende un canale di ingresso indipendente per l'antenna di direzione per la connessione alle antenne di direzione.abilitando la funzione di fissazione a frequenza fissa e la determinazione della direzione del bersaglio mediante rotazione manuale o elettrica dell'antenna.

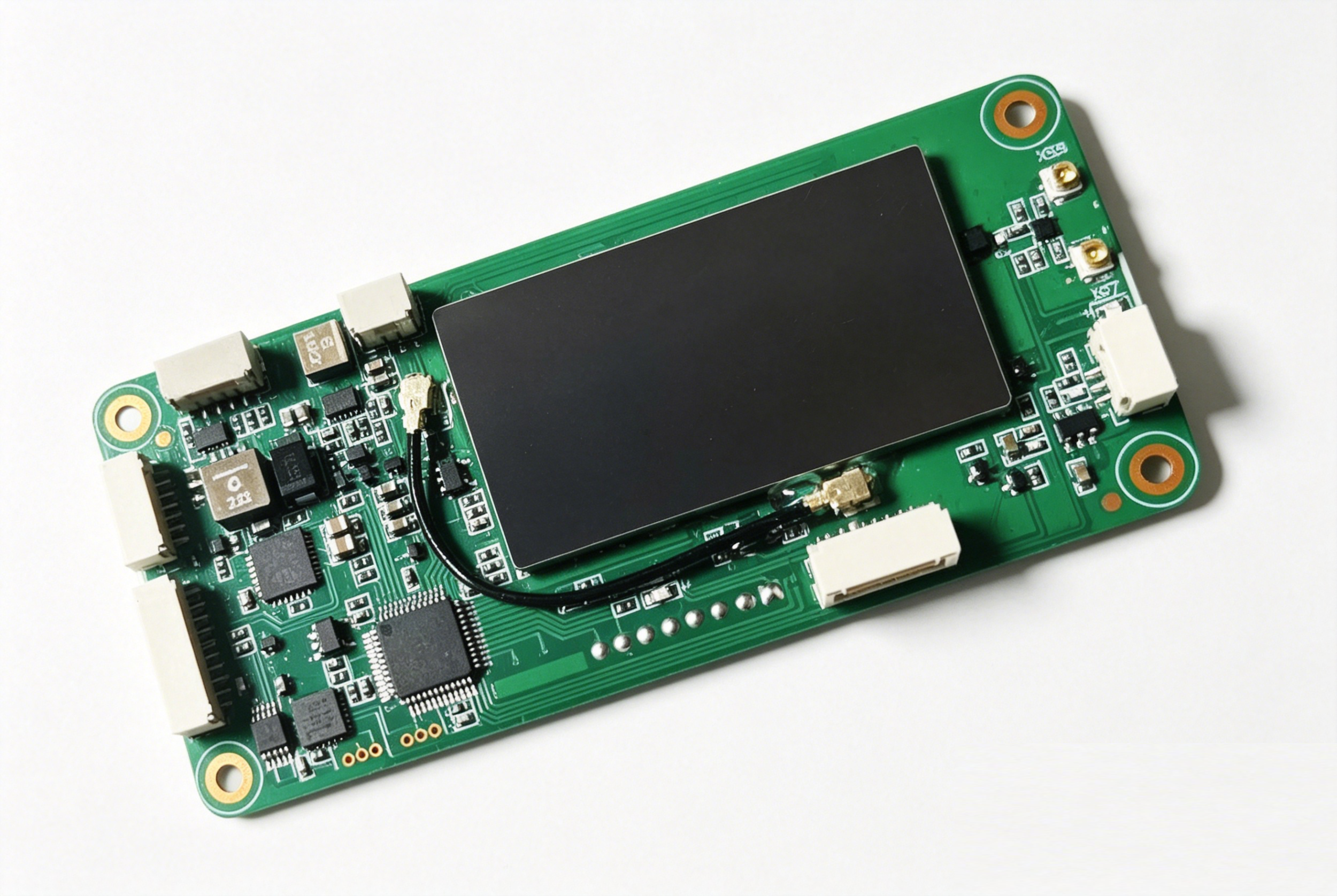

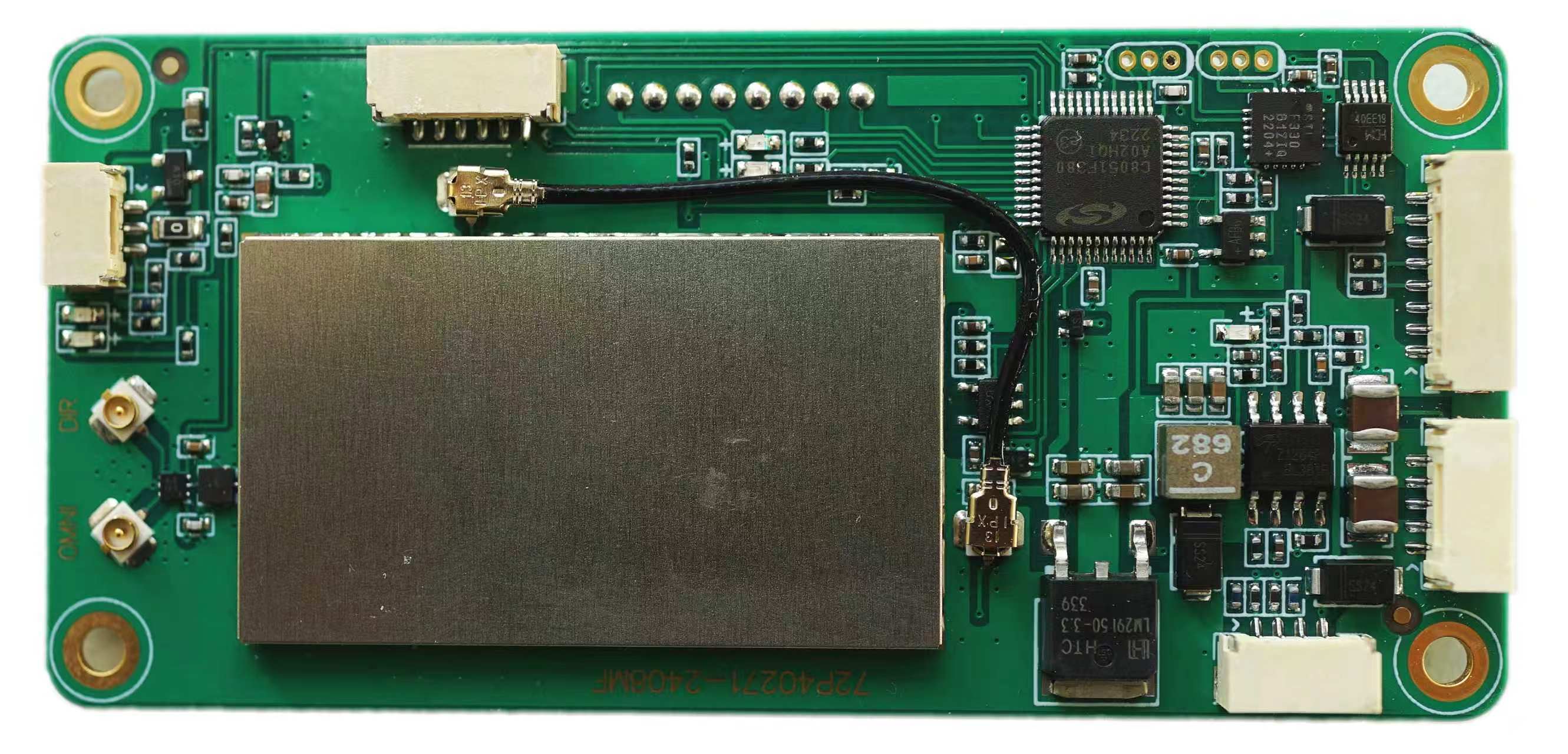

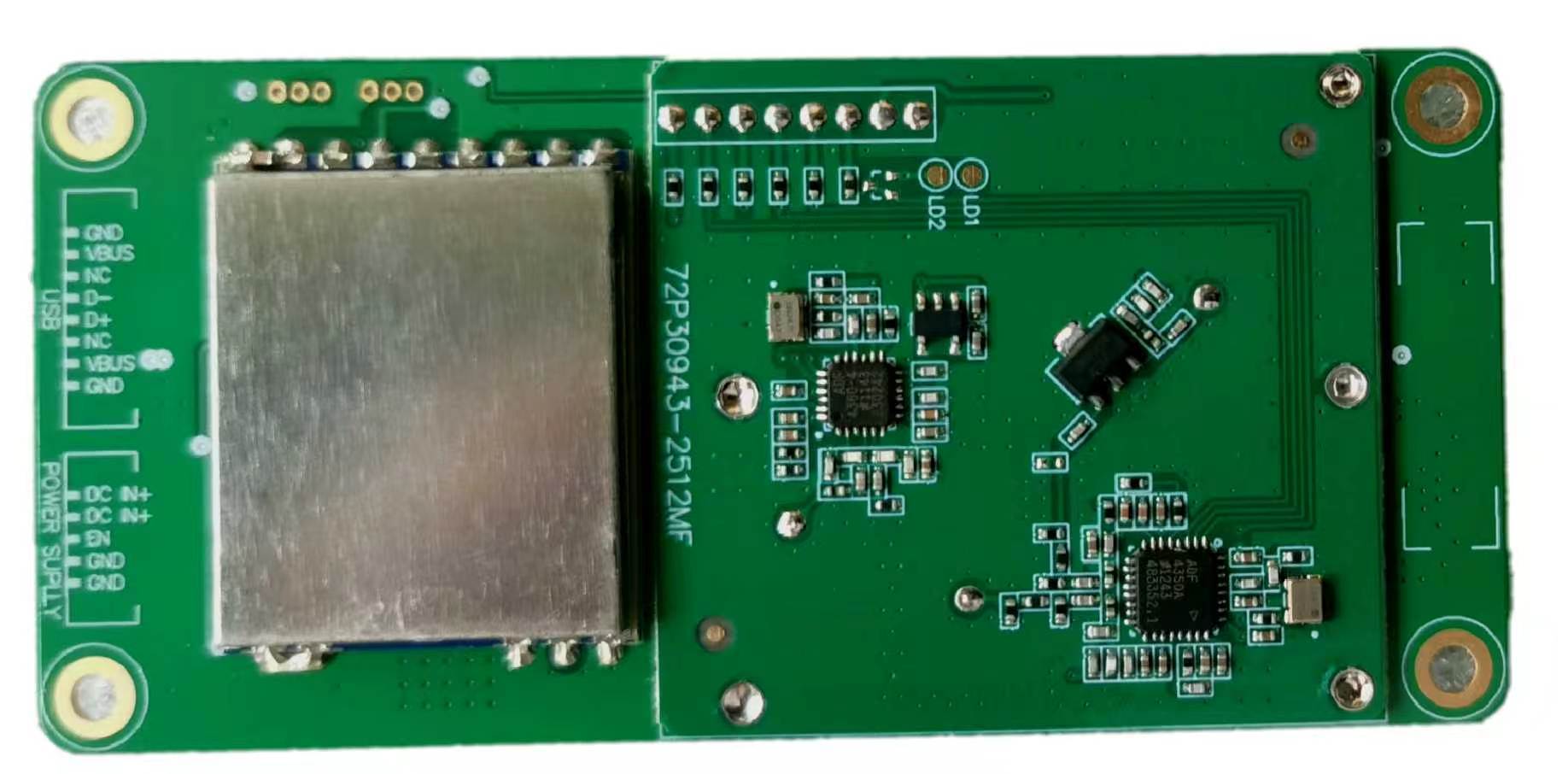

L'A3-30/31 dispone di un PCB da 85×40 mm con SMT a doppio lato e uno spessore totale di 9 mm. Include quattro fori φ2.2 mm per il montaggio del telaio utilizzando viti M2.Si noti che i componenti sul retro hanno un'altezza massima di 3 mm, che richiedono, durante l'installazione, bordi di almeno 4 mm di altezza per garantire un'adeguata distanza tra il fondo del PCB e la piastra di base del dispositivo.
